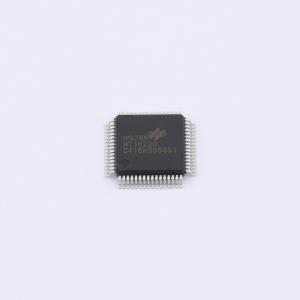

HT16220-64LQFP-7*7

HT16220是一款外设芯片，专门用于搭配I/O型单片机可扩展显示功能。该芯片最大显示模式为256点 (32×8)。该芯片支持串行接口、蜂鸣器发声、看门狗定时器/时基定时器功能。HT16220是一个内存映射多功能LCD控制器。该芯片的软件配置特性使其适用于多种LCD应用，包括LCD模块和显示子系统。HT16220连接至主控制器只需3条线。HT162X系列涵盖多种产品可满足不同应用需求。

• 工作电压：2.7V~5.2V
• 外部32.768kHz晶体振荡器
• 1/4 Bias，1/8 Duty，64Hz帧频率
• 最大32×8显示模式，8COM×32SEG
• 内建电阻型Bias发生器
• 3线串行接口
• 8种时基/WDT选项
• 时基或WDT溢出输出
• 内部LCD显示RAM
• 读/写地址自动递增
• 2种蜂鸣器频率可选：2kHz/4kHz
• 省电命令可用于减少功耗
• 软件配置特性
• 数据模式和命令模式指令
• 3种数据访问模式
• VLCD引脚调节LCD工作电压
