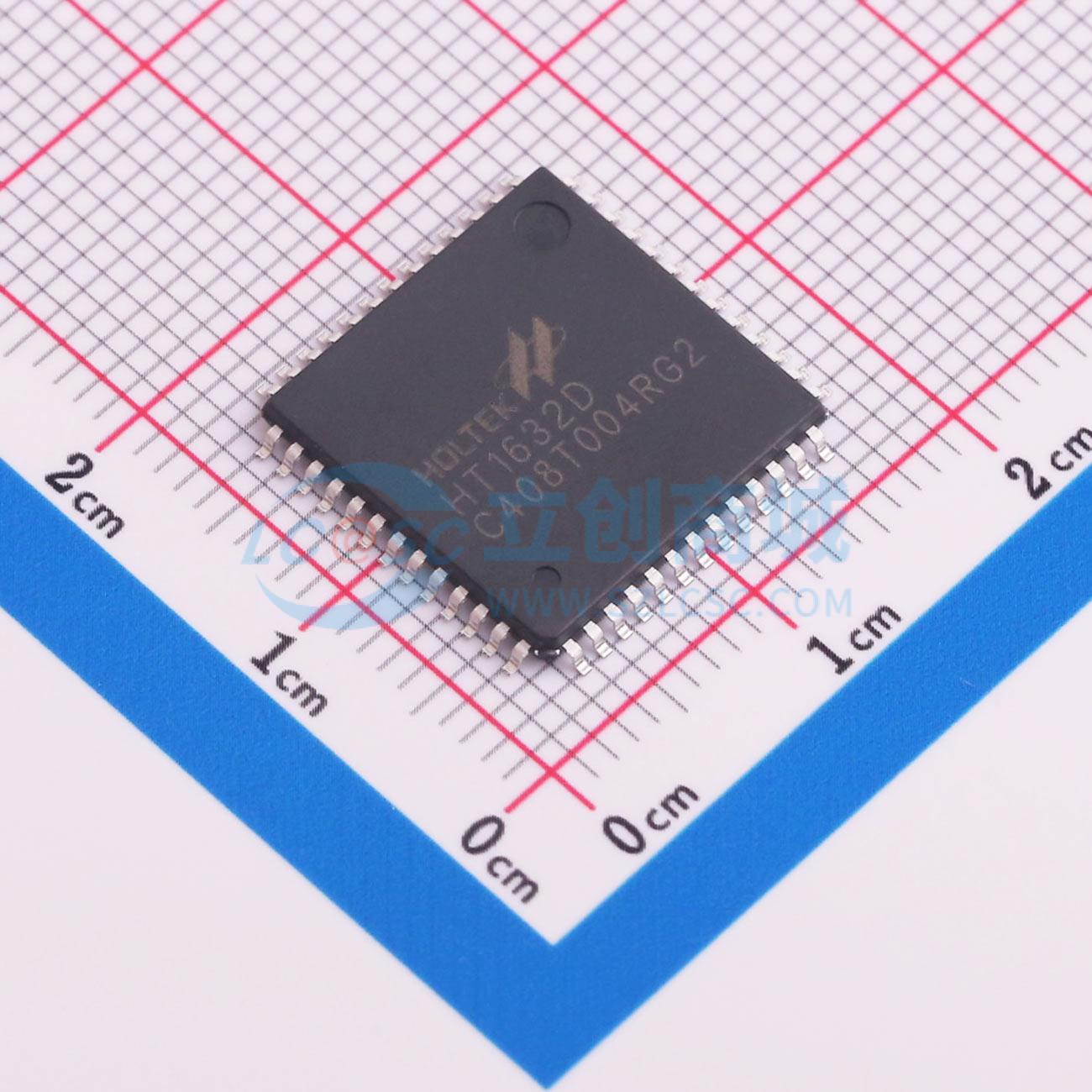

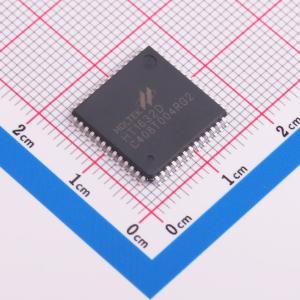

HT1632D-52LQFP-2.0

32×8&24×16 LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列芯片是一款可选择多个ROM和COM的存储器映射LED显示的控制器/驱动器。该系列芯片可显示32ROWx8COM或24ROWx16COM。通过调节软件控制的PWM电路，支持16种级别的LED亮度。
品牌名称: HOLTEK(合泰/盛群)
商品型号: HT1632D-52LQFP-2.0
商品编号: C5444708
商品封装: LQFP-52(14x14)
包装方式: 托盘
商品毛重: 0.79克(g)

商品参数

商品概述

该系列芯片是一款可选择多个ROM和COM的存储器映射LED显示的控制器/驱动器。该系列芯片可显示32ROW×8COM或24ROW×16COM。通过调节软件控制的PWM电路，支持16种级别的LED亮度。芯片可以通过串行接口接收命令模式和数据模式指令。芯片连接到主机控制器只需要3或4条线。通过级联多颗芯片可以很容易地扩大显示能力，从而扩大其应用的可能性。

商品特性

工作电压：2.4V~5.5V
多种LED显示方式
32ROW&8COM或24ROW&16COM
内建显示RAM
若选择32ROW&8COM显示方式，显示RAM为64×4bit，若选择24ROW&16COM显示方式，显示RAM为96×4bit
16级PWM亮度控制
内建256kHz RC振荡器
串行MCU接口：CS，RD，WR，DATA
数据模式&命令模式指令
级联功能可扩展应用范围
COM引脚可选为NMOS开漏型输出驱动或PMOS开漏型输出驱动
封装类型：48/52 - pin LQFP

应用领域

工业控制显示器
数字时钟、温度计、计数器、电压表
仪表读数器
其它消费类应用
LED显示器

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.4V~5.5V
	开关频率	230kHz~282kHz
	通道数	1

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
