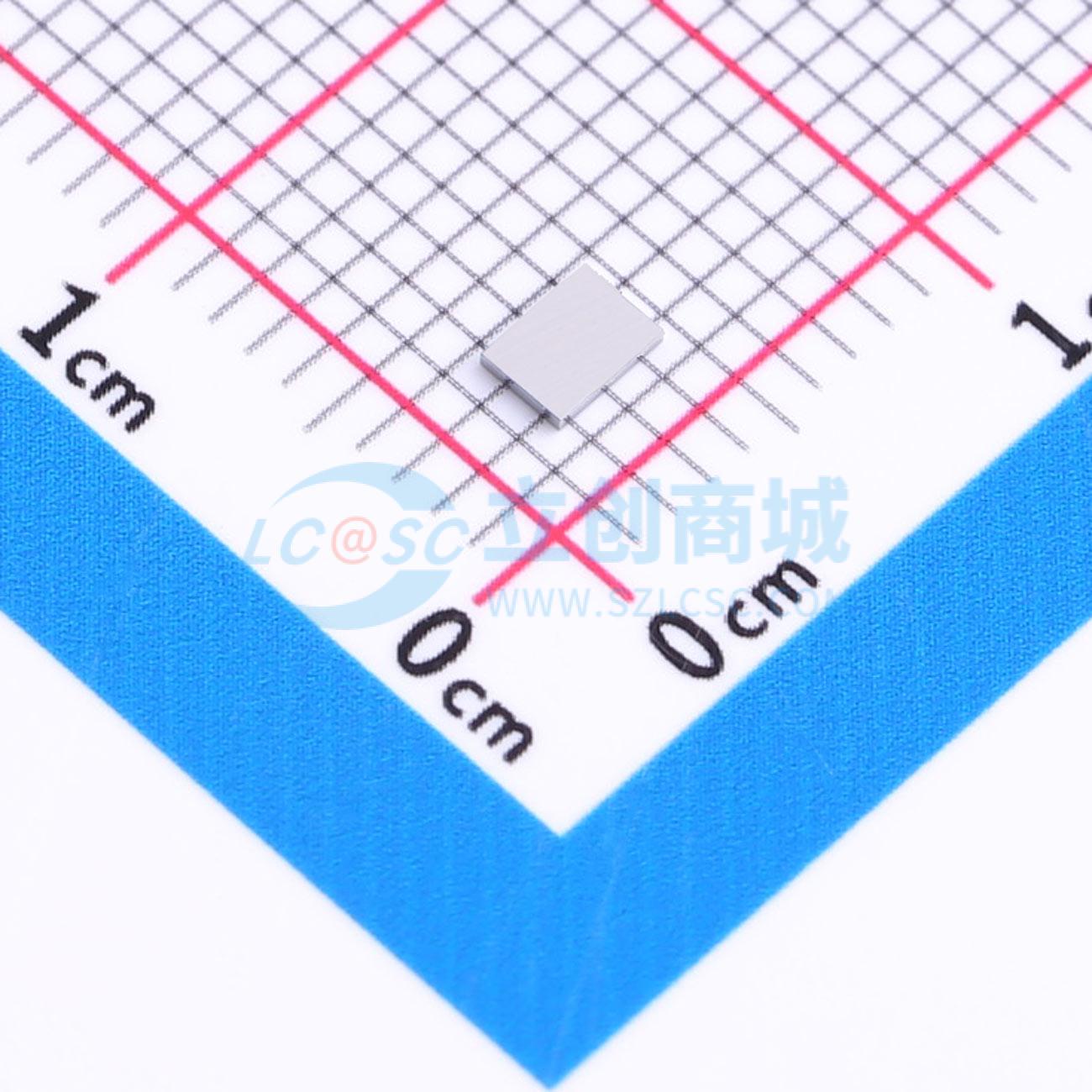

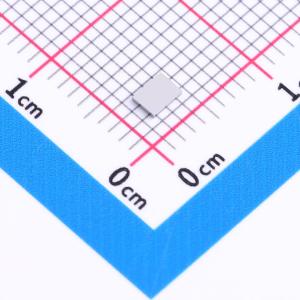

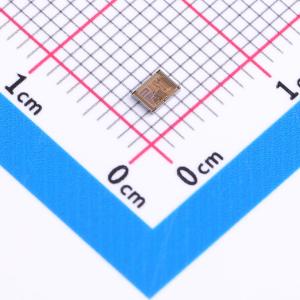

HT16H25-CHIP
RAM映射60×16 LCD控制器/驱动器
- 描述
- 是一款存储器映射和多功能LCD控制器/驱动器，可切换多种Duty。该芯片最多可显示960点(Duty为1/16)。它支持多达4个GPO输出，用来控制其它设备。GPO输出也可设置为具有64级PWM控制的PWM输出，用来驱动LED背光。与大多数微处理器/微控制器兼容，并通过2线I²C总线接口或3线SPI串行接口进行通信。
- 品牌名称
- HOLTEK(合泰/盛群)
- 商品型号
- HT16H25-CHIP
- 商品编号
- C5444729
- 包装方式
- 管装
- 商品毛重
- 0.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 2.4V~5.5V | |
| 接口类型 | I²C；3线串行接口 | |
| 占空比 | 1/16,1/15,1/14,1/13,1/12,1/11,1/10,1/9,1/8,1/7,1/6,1/5,1/4,1/3,1/2 | |
| 工作电流 | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/5,1/4,1/3,1/2,1/1 | |
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | - | |
| 频率 | 61.4kHz；245.76kHz | |
| 静态电流 | - | |
| 耗散功率(Pd) | - |
