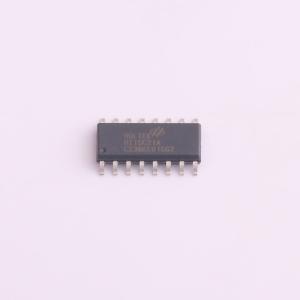

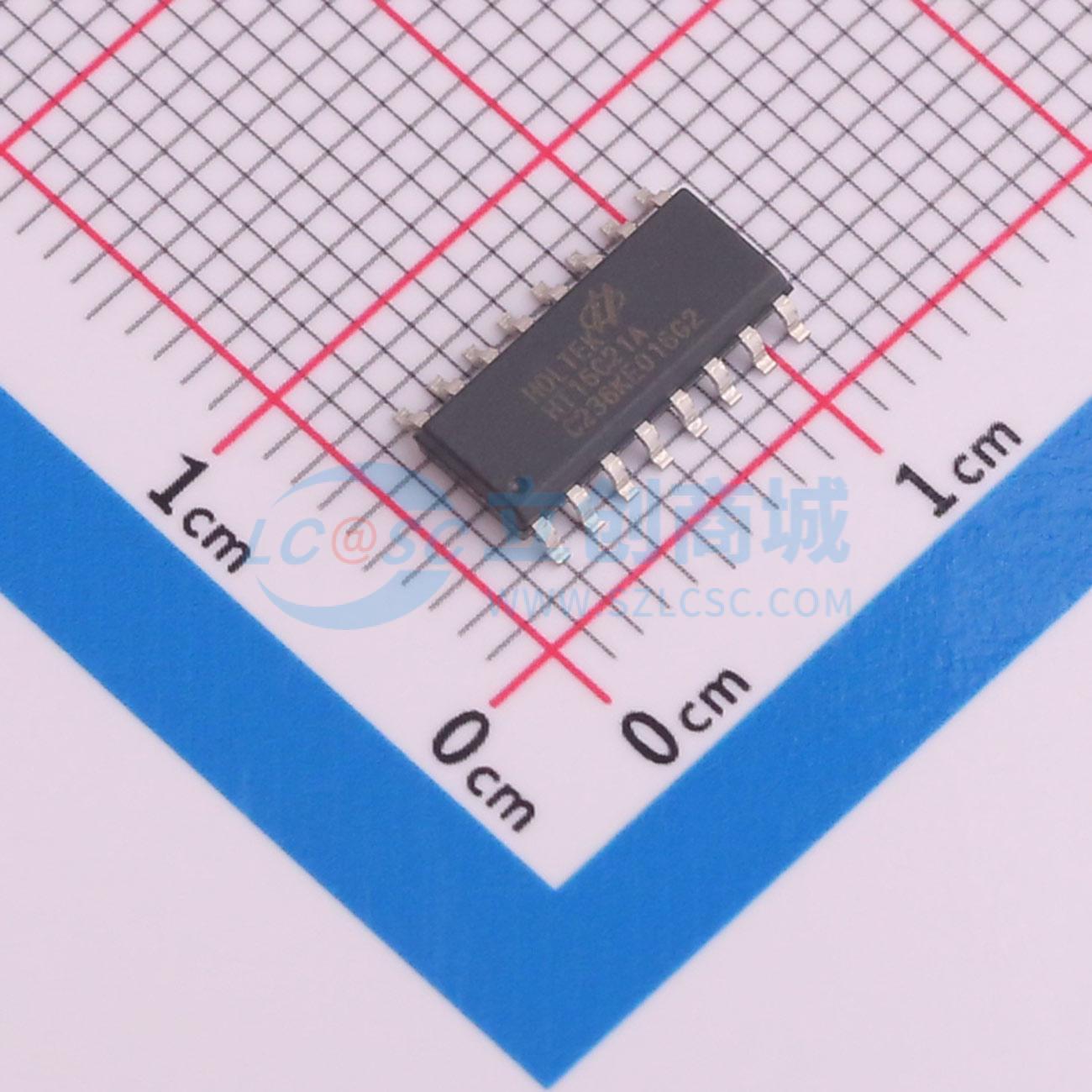

HT16C21A-16NSOP

HT16C21A是一款存储器映射和多功能LCD控制/驱动芯片。该芯片显示模式有80点(20×4)或128点(16×8)。HT16C21A的软件配置特性使得它适用于多种LCD应用，包括LCD模块和显示子系统。HT16C21A通过双线双向I²C接口与大多数微处理器/微控制器进行通信。

• 工作电压：2.4V~5.5V
• 内部32kHz RC振荡器
• Bias：1/3或1/4；Duty：1/4或1/8
• 带电压跟随器的内部LCD偏置发生器
• IFC接口
• 两个可选LCD帧频率：80Hz或160Hz
• 多达16×8位RAM用来存储显示数据
• 显示模式：
  • 20×4模式：20 SEGs和4 COMs
  • 16×8模式：16 SEGs和8 COMs
• 多种闪烁模式
• 读/写地址自动增加
• 内建16级V LCD电压调整电路
• 低功耗
• 提供VLCD引脚用来调整LCD工作电压
• 采用硅栅极CMOS制造工艺
• 封装类型：20/24/28 - pin SOP/SSOP, 16 - pin NSOP

• 电表
• 水表
• 气表
• 热能表
• 家用电器
• 游戏机
• 电话机
• 消费类电子产品
