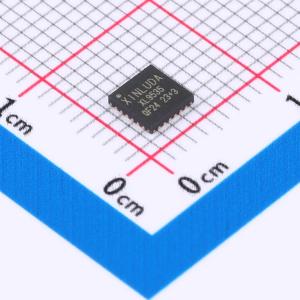

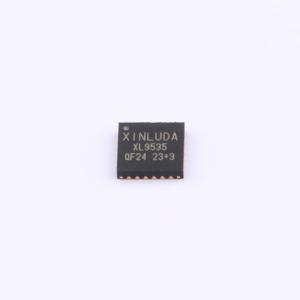

温馨提醒：图片仅供参考，商品以实物为准
XL9535QF24
16位I²C总线和SMBus I/O端口扩展器，带中断输出和配置寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该设备提供16位通用并行输入/输出(GPI/O)扩展，通过I²C总线/SMBus接口连接大多数微控制器家族。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL9535QF24
- 商品编号
- C5444301
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C；SMBus | |
| I/O 数量 | 16 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | 推挽式 | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | 250nA | |
| 输出高电平(VOH) | 4.1V | |
| 输出低电平(VOL) | 500mV | |
| 功能特性 | 复位功能；级联与地址扩展 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该设备（XL9535/XL9555）是一款24引脚的CMOS集成电路，通过I²C总线/SMBus接口（串行时钟线SCL、串行数据线SDA）为大多数微控制器系列提供16位通用并行输入/输出（GPIO）扩展。该设备设计用于2.3V至5.5V的VCC电源电压。改进之处包括更高的驱动能力、5V I/O耐受性、更低的电源电流、独立的I/O配置和更小的封装。当ACPI电源开关、传感器、按钮、LED、风扇等需要额外的I/O时，I/O扩展器提供了一个简单的解决方案。该设备由两个8位配置（输入或输出选择）、输入端口、输出端口和极性反转（高电平有效或低电平有效操作）寄存器组成。上电时，I/O配置为输入。系统主设备可以通过写入I/O配置位将I/O启用为输入或输出。每个输入或输出的数据保存在相应的输入或输出寄存器中。输入端口寄存器的极性可以通过极性反转寄存器进行反转。所有寄存器都可以由系统主设备读取。当任何输入状态与其对应的输入端口寄存器状态不同时，该设备的开漏中断（INT）输出被激活，用于向系统主设备指示输入状态已改变。系统主设备可以在超时或其他不当操作的情况下，利用上电复位功能重置该设备。上电复位将寄存器设置为默认值，并初始化I²C/SMBus状态机。三个硬件地址引脚（A0、A1和A2）可改变固定的I²C总线地址，允许最多八个设备共享同一I²C总线/SMBus。
商品特性
- I²C总线到16位GPIO扩展器
- 工作电源电压范围为2.3V至5.5V
- 低待机电流消耗
- 5V耐受I/O端口
- 400kHz快速模式I²C总线时钟频率
- SCL/SDA输入上的噪声滤波器
- 内部上电复位
- 上电无毛刺
- 极性反转寄存器
- 通过3个硬件地址引脚寻址，最多可使用8个设备
- 开漏低电平有效中断输出
- 16个I/O引脚，默认设置为16个输入
- 闩锁测试超过每JESD 78标准的100mA
- ESD保护超过JESD 22标准，2000V人体模型（HBM）、200V机器模型（MM）和1000V带电器件模型（CDM）
