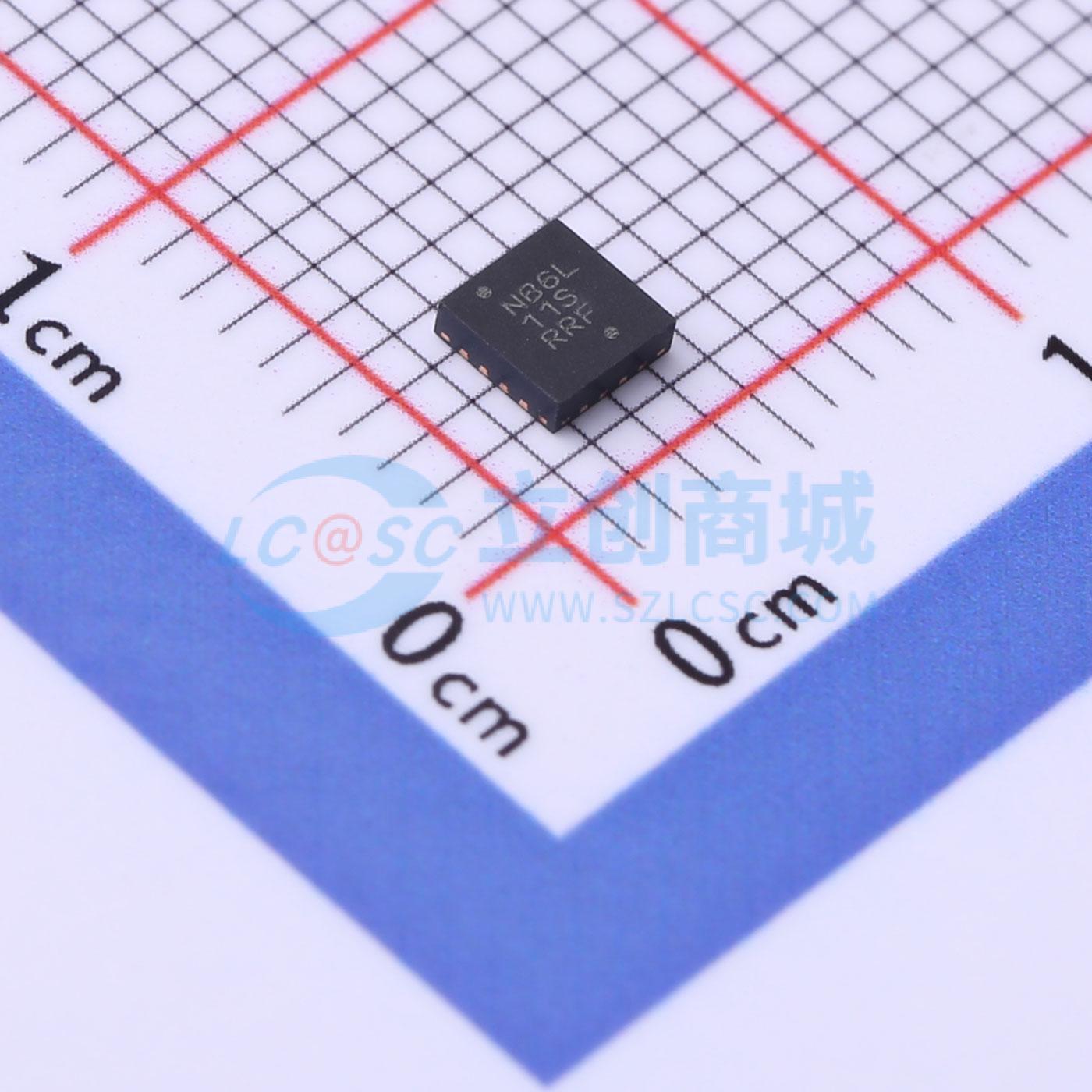

温馨提醒：图片仅供参考，商品以实物为准

NB6L11SMNG

任意电平输入至LVDS扇出缓冲器/转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NB6L11S是一款差分1:2时钟或数据接收器，可接收AnyLevel™输入信号，包括LVPECL、CML、LVCMOS、LVTTL或LVDS。这些信号将被转换为LVDS，并分配两路相同的时钟或数据副本，分别支持高达2.0 GHz的时钟频率或2.5 Gb/s的数据速率。因此，NB6L11S非常适合用于SONET、千兆以太网（GigE）、光纤通道、背板及其他时钟或数据分配应用。NB6L11S具有较宽的输入共模范围，从GND + 50 mV到VCC - 50 mV。结合输入端的50 Ω内部端接电阻，NB6L11S非常适合将各种差分或单端时钟或数据信号转换为典型值为350 mV的LVDS输出电平。NB6L11S是NB6N11S的2.5 V版本，采用3 mm X 3 mm的16 - QFN小型封装。
品牌名称: onsemi(安森美)
商品型号: NB6L11SMNG
商品编号: C603384
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.04克(g)

商品参数

商品概述

NB6L11S是一款差分1:2时钟或数据接收器，可接收AnyLevel™输入信号，包括LVPECL、CML、LVCMOS、LVTTL或LVDS。这些信号将被转换为LVDS，并分配两路相同的时钟或数据副本，分别支持高达2.0 GHz的时钟频率或2.5 Gb/s的数据速率。因此，NB6L11S非常适合用于SONET、千兆以太网（GigE）、光纤通道、背板及其他时钟或数据分配应用。 NB6L11S具有较宽的输入共模范围，从GND + 50 mV到VCC - 50 mV。结合输入端的50 Ω内部端接电阻，NB6L11S非常适合将各种差分或单端时钟或数据信号转换为典型值为350 mV的LVDS输出电平。 NB6L11S是NB6N11S的2.5 V版本，采用3 mm X 3 mm的16 - QFN小型封装。

商品特性

输入时钟频率 >2.0 GHz
输入数据速率 >2.5 Gb/s
均方根（RMS）时钟抖动 - 典型值0.5 ps
622 Mb/s数据相关抖动 - 典型值6 ps
典型传播延迟380 ps
典型上升和下降时间120 ps
单电源供电；VCC = 2.5 V ± 5%
这些器件为无铅器件

应用领域

SONET
千兆以太网（GigE）
光纤通道
背板
其他时钟或数据分配应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(123个/管，最小起订量 1 个)

个

起订量：1 个123个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	2GHz

	属性	参数值
	工作电压	2.375V~2.625V
	工作温度	-40℃~+85℃
