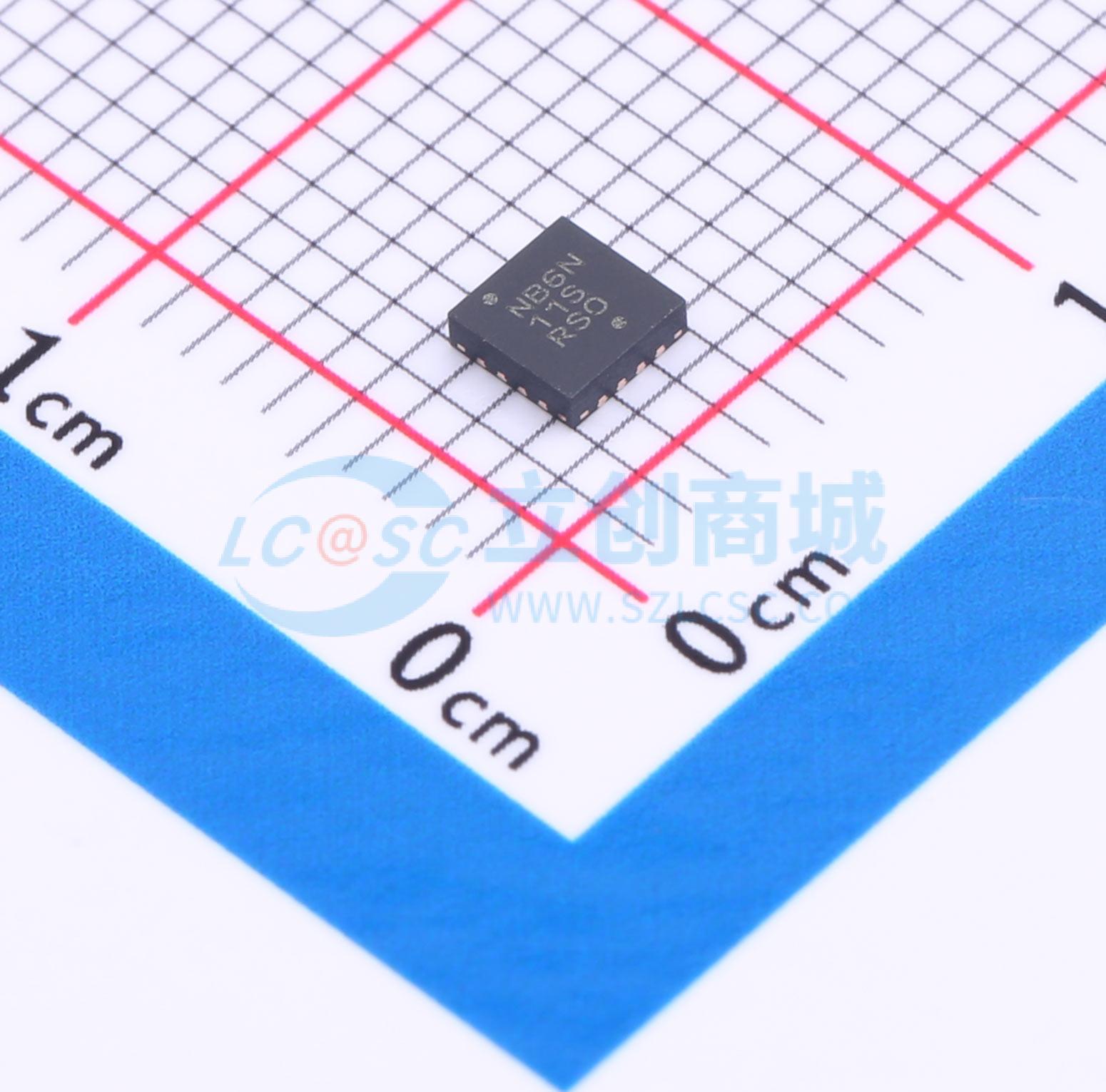

温馨提醒：图片仅供参考，商品以实物为准
NB6N11SMNG
NB6N11SMNG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NB6N11SMNG
- 商品编号
- C603389
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 管装
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 2GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
NB6N11S是一款差分1:2时钟或数据接收器，可接收AnyLevel输入信号，包括LVPECL、CML、LVCMOS、LVTTL或LVDS。这些信号将被转换为LVDS，并分别以高达2.0 GHz的时钟频率或2.5 Gb/s的数据速率分发两份相同的时钟或数据副本。因此，NB6N11S非常适合用于SONET、千兆以太网（GigE）、光纤通道、背板以及其他时钟或数据分发应用。 NB6N11S具有较宽的输入共模范围，从GND + 50 mV到VCC - 50 mV。结合输入端的50 Ω内部端接电阻，NB6N11S非常适合将各种差分或单端时钟或数据信号转换为典型值为350 mV的LVDS输出电平。 NB6N11S在功能上等同于EP11、LVEP11、SG11或7L11M器件，采用3 mm X 3 mm的小型16 - QFN封装。
商品特性
- 最大输入时钟频率 >2.0 GHz
- 最大输入数据速率 >2.5 Gb/s
- 均方根时钟抖动最大值为1 ps
- 典型数据相关抖动为10 ps
- 典型传播延迟为380 ps
- 典型上升和下降时间为120 ps
- 与现有的3.3 V LVEL、LVEP、EP和SG器件功能兼容
- 这些器件为无铅器件
应用领域
- SONET
- 千兆以太网（GigE）
- 光纤通道
- 背板
- 其他时钟或数据分发应用
