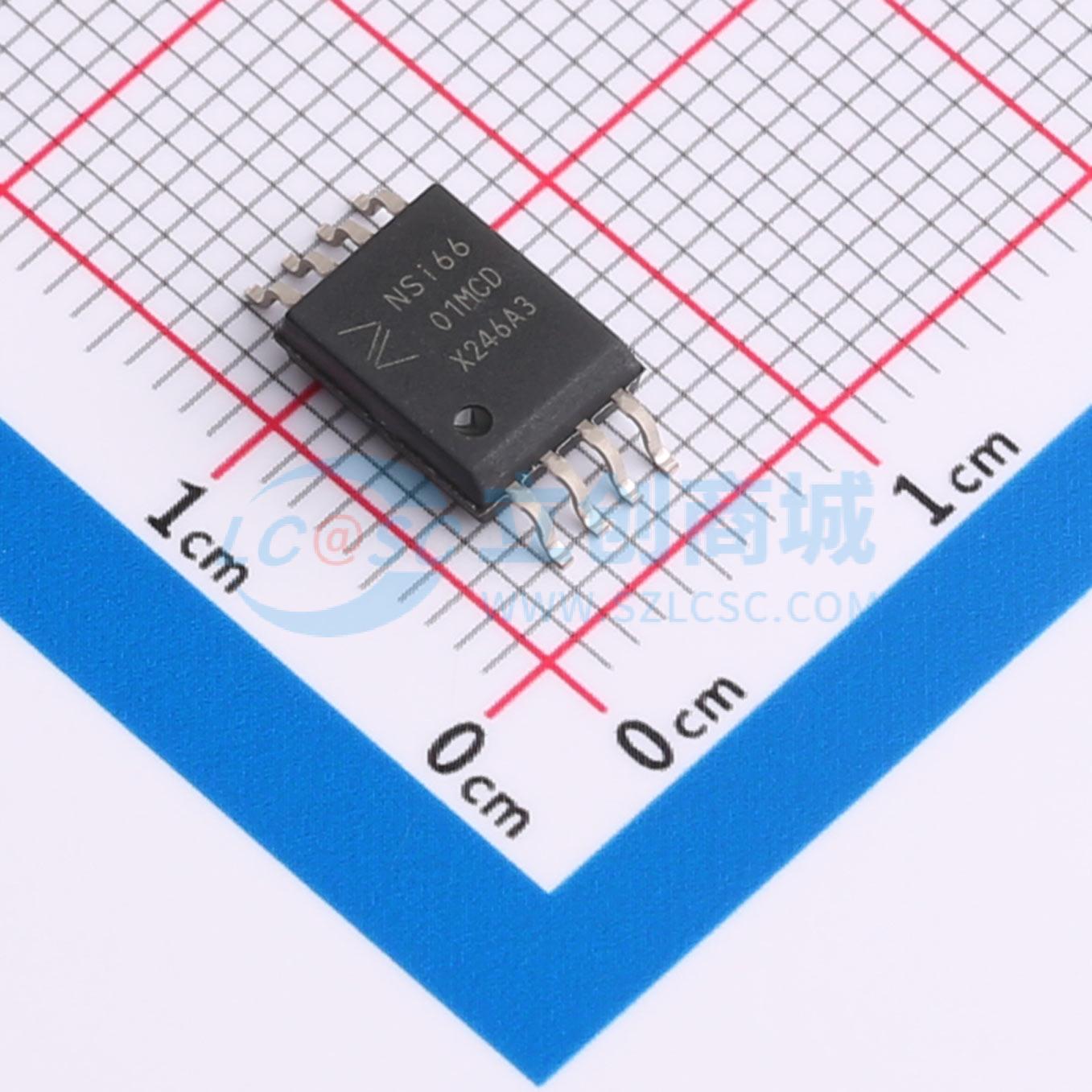

温馨提醒：图片仅供参考，商品以实物为准

NSI6601MC-DSWVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NSi6601M是一款单通道隔离式栅极驱动器，旨在驱动多种应用中的IGBT、功率MOSFET和SiC MOSFET。它提供分离式输出，可分别控制上升和下降时间。其灌拉峰值电流可达5A
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSI6601MC-DSWVR
商品编号: C5441135
商品封装: SOP-8
包装方式: 编带
商品毛重: 1.353克(g)

商品参数

商品概述

NSi6601M是一款单通道隔离式栅极驱动器，旨在驱动多种应用中的IGBT、功率MOSFET和SiC MOSFET。它提供分离输出，可分别控制上升和下降时间。其源极和漏极峰值电流可达5A。 NSi6601M采用SOP8(150 mil)或SOP8(300 mil)封装，分别可支持符合UL1577标准的3000VRMS和5700VRMS隔离。最小150kV/us的共模瞬态抗扰度(CMTI)确保了系统的稳健性。该驱动器的最大工作电源电压为32V，而输入侧可接受3.1V至17V的电源电压。所有电源电压引脚均具备欠压锁定(UVLO)保护功能。由于具备高驱动电流能力、出色的稳健性、宽电源电压范围和快速信号传播特性，NSi6601M适用于高可靠性、高功率密度和高效的开关电源系统。

商品特性

隔离式单通道驱动器
米勒钳位选项(NSi6601MB/MC/WC)
输入侧电源电压：3.1V至17V
驱动器侧电源电压：最高32V，具备9V和12V欠压锁定选项
5A峰值源极和漏极输出电流
最小CMTI：±150kV/us
典型传播延迟80ns
工作环境温度：-40℃至125℃
符合RoHS标准的封装：SOP8(150 mil)、SOP8(300 mil)

应用领域

隔离式DC/DC和AC/DC电源
高压PFC
太阳能逆变器
电机驱动器和电动汽车充电
UPS和电池充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5700
	通道数	1
	输入侧工作电压	3V~17V
	拉电流(IOH)	5A
	灌电流(IOL)	5A
	工作温度	-40℃~+125℃@(Ta)

	属性	参数值
	上升时间(tr)	20ns
	下降时间(tf)	18ns
	传播延迟 tpLH	110ns
	传播延迟 tpHL	110ns
	静态电流(Iq)	900uA
	CMTI(kV/us)	150kV/us
	驱动侧工作电压	13V~32V
