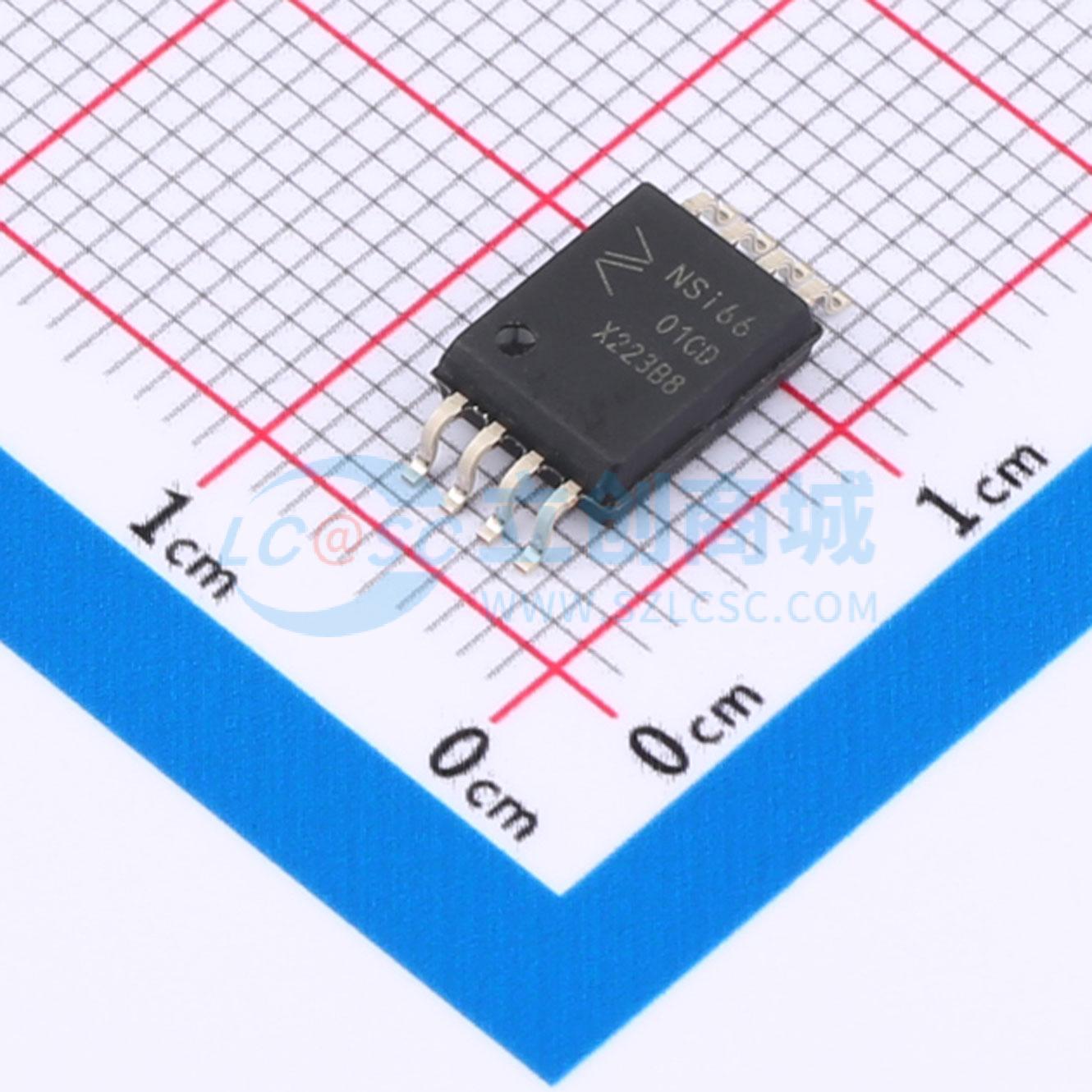

NSI6601C-DSWVR
单通道隔离栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NSl6601是一款单通道隔离式栅极驱动器，旨在驱动多种应用中的IGBT、功率MOSFET和碳化硅（SiC）MOSFET。它提供分离式输出，可分别控制上升和下降时间。其灌/拉峰值电流可达5A
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSI6601C-DSWVR
- 商品编号
- C5441136
- 商品封装
- SOW-8
- 包装方式
- 编带
- 商品毛重
- 0.555984克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET、IGBT、SiC | |
| 通道数 | 1 | |
| 输入侧工作电压 | 3.1V~17V | |
| 拉电流(IOH) | 5A | |
| 灌电流(IOL) | 5A | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 上升时间(tr) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 19ns | |
| 传播延迟 tpLH | 110ns | |
| 传播延迟 tpHL | 110ns | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 0.9mA | |
| CMTI(kV/us) | 150kV/us | |
| 驱动侧工作电压 | 13.7V~32V | |
| 功能特性 | 死区时间控制 |
