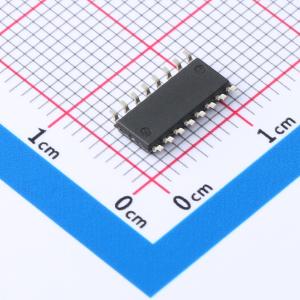

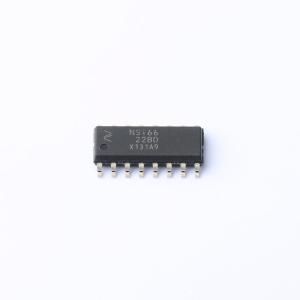

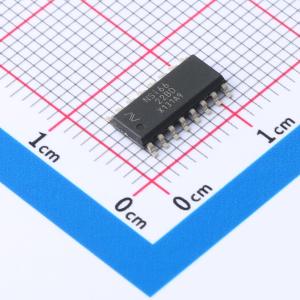

温馨提醒：图片仅供参考，商品以实物为准
NSI6622B-DSPNR
NSI6622B-DSPNR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NSI6622是一系列高可靠性的隔离式双通道栅极驱动IC，可用于驱动开关频率高达2MHz的功率晶体管。每个输出端可提供4A的灌电流和6A的拉电流峰值，传播延迟仅25ns，最大延迟匹配为5ns。NSI6622在5*5mm LGA13封装中可提供符合UL1577标准的2500Vrms隔离电压，在SOP16（150mil）封装中可提供3000Vrms隔离电压，在SOP16（300mil）或SOP14（300mil）封装中可提供5700Vrms隔离电压
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSI6622B-DSPNR
- 商品编号
- C5441139
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.943克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 3000 | |
| 通道数 | 2 | |
| 输入侧工作电压 | 2.7V~5.5V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+125℃@(Ta) |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 16ns | |
| 下降时间(tf) | 12ns | |
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 0.8V~1.1V | |
| CMTI(kV/us) | 100kV/us | |
| 驱动侧工作电压 | 7V~25V |
商品概述
NSI6622是一系列高可靠性的隔离式双通道栅极驱动IC，可设计用于驱动开关频率高达2MHz的功率晶体管。每个输出可提供4A的灌电流和6A的拉电流峰值，具有25ns的快速传播延迟和最大5ns的延迟匹配。 NSI6622在5*5mm LGA13封装中，每UL1577标准提供2500Vrms的隔离；在SOP16（150mil）封装中提供3000Vrms的隔离；在SOP16（300mil）或SOP14（300mil）封装中提供5700Vrms的隔离。典型150kV/us的共模瞬态抗扰度（CMTI）支持系统的稳健性。 该驱动器的最大电源电压为25V，而输入侧接受2.7V至5.5V的电源电压。所有电源电压引脚均支持欠压锁定（UVLO）保护。
商品特性
- 隔离式双通道驱动器
- 输入侧电源电压：2.7V至5.5V
- 驱动器侧电源电压：最高25V，具备UVLO保护
- 4A峰值拉电流和6A峰值灌电流输出
- 高CMTI：±150kV/us
- 典型传播延迟19ns
- 最大延迟匹配5ns
- 最大脉冲宽度失真6ns
- 接受最小输入脉冲宽度20ns
- 工作温度：-40℃至125℃
应用领域
- 隔离式DC-DC和AC-DC电源
- DC-AC太阳能逆变器
- 电机驱动器和电动汽车充电
- UPS和电池充电器
