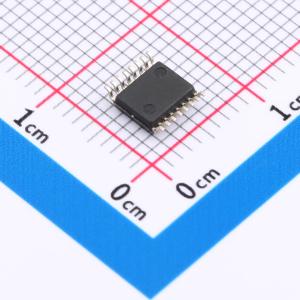

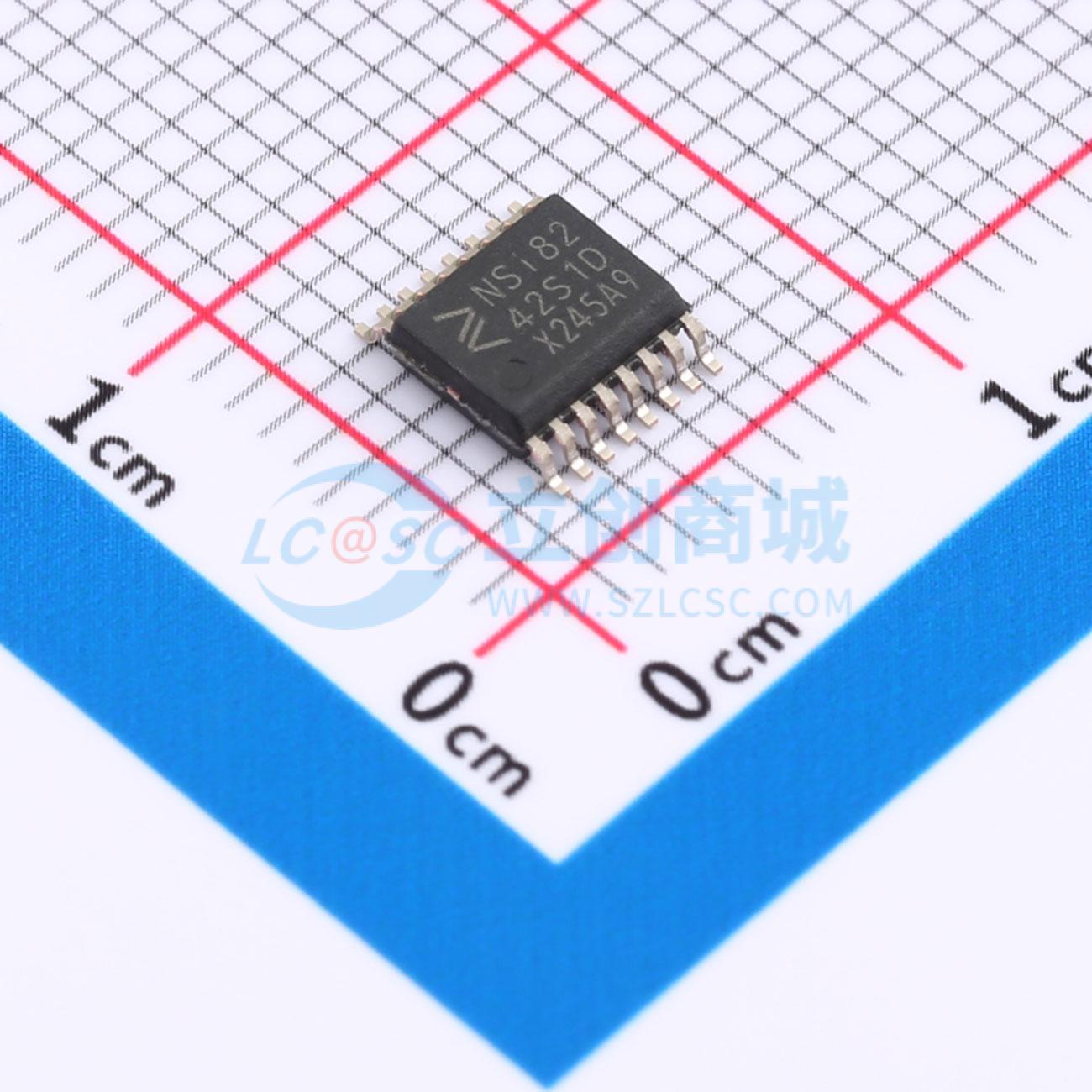

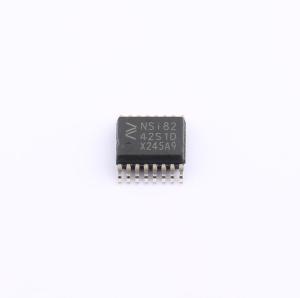

NSI8242S1-DSSR
四通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高可靠性四通道数字隔离器，通过UL1577安全认证，支持多种绝缘耐压（3kVrms、3.75kVrms、5kVrms、8kVrms），同时在低功耗下提供高电磁抗扰度和低辐射。数据速率高达150Mbps，共模瞬态抗扰度（CMTI）高达250kV/μs。提供数字通道方向配置和输入电源丢失时的默认输出电平配置。宽电源电压支持直接与大多数数字接口连接，便于进行电平转换。高系统级EMC性能增强了使用的可靠性和稳定性。
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSI8242S1-DSSR
- 商品编号
- C5441140
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.677克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | - | |
| 反向通道数 | - | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 8000 | |
| CMTI(kV/us) | 250kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 15ns | |
| 功能特性 | 通道方向可配置；上电复位 | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 工作温度 | - | |
| 通道数 | 4 |
商品概述
NSI824x器件是高可靠性四通道数字隔离器。该器件通过UL1577安全认证，支持多种绝缘耐受电压（3kVrms、3.75kVrms、5kVrms、8kVrms），同时在低功耗下提供高电磁抗扰度和低辐射。NSI824x的数据速率高达150Mbps，共模瞬态抗扰度高达250kV/us。该器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。NSI824x的宽电源电压支持与大多数数字接口直接连接，便于实现电平转换。高系统级电磁兼容性能增强了使用的可靠性和稳定性。
商品特性
- 高达8000 Vrms的绝缘电压
- 数据速率：DC至150Mbps
- 电源电压：2.5V至5.5V
- 高共模瞬态抗扰度：250kV/us
- 芯片级静电放电：人体模型：±8kV
- 强大的电磁兼容性 – 系统级静电放电、电快速瞬变脉冲群和浪涌抗扰度 – 低辐射
- 默认输出高电平或低电平选项
- 低功耗：1.5mA/通道（1 Mbps时）
- 低传播延迟：<15ns
- 工作温度：-55℃ ~ 125℃
- 符合RoHS标准的封装：– SOP16（150mil）– SSOP16 – SOP16（300mil）– SOP16（600mil）
应用领域
- 工业自动化系统
- 隔离式SPI、RS232、RS485
- 通用多通道隔离
- 电机控制
