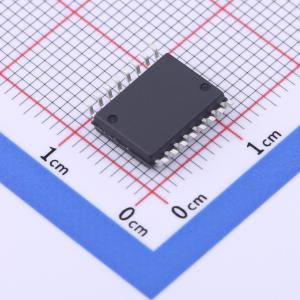

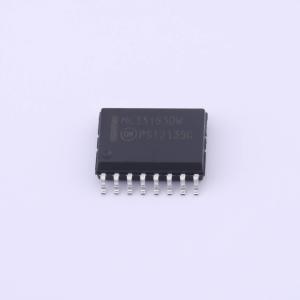

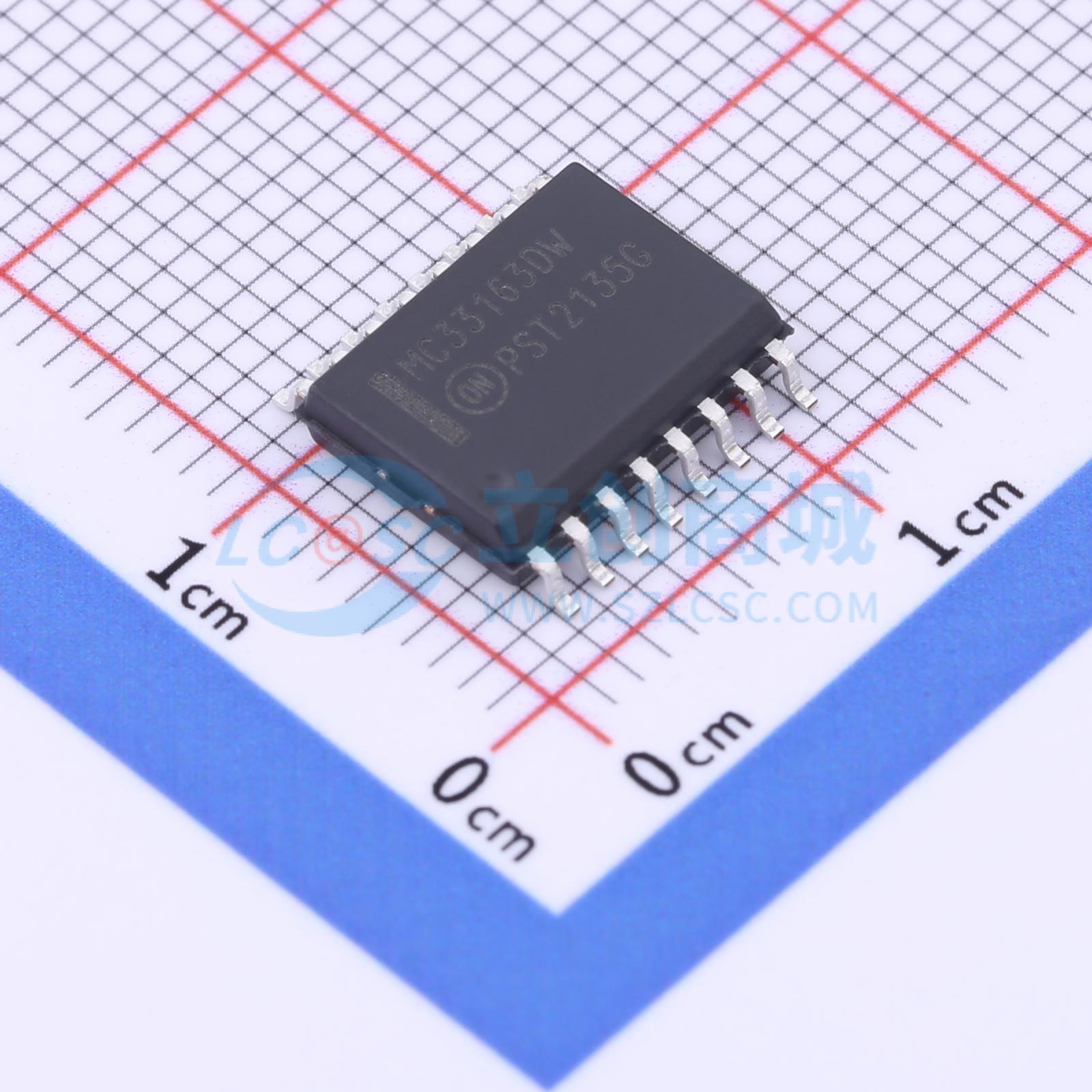

MC33163DWG
MC33163DWG - 升降压/反相DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC33163系列是单片电源开关调节器,包含用于直流转换器的主要功能。该系列特别设计用于升压、降压和电压反相应用,具有最少的外部组件。这些设备包括两个高增益电压反馈比较器、温度补偿参考、受控占空比振荡器、带自举功能的驱动器以及高电流输出开关。保护功能包括逐周期电流限制和内部热关断。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC33163DWG
- 商品编号
- C603254
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 1.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 3.4A | |
| 开关频率 | 45kHz~55kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式；反相式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MC34163系列是专为直流-直流转换器应用优化的单片功率开关稳压器。该系列的特性组合使系统设计人员能够使用最少数量的外部组件直接实现升压、降压和电压反相转换器。潜在应用包括对成本敏感的消费产品以及汽车、计算机和工业市场的设备。
商品特性
- 输出开关电流超过3.0 A
- 2.5 V至40 V输入电压下工作
- 低待机电流
- 精度为2%的基准电压源
- 占空比可控的振荡器
- 具备自举功能的驱动器，提高效率
- 逐周期电流限制
- 内部热关断保护
- 低电压指示输出，可直接连接微处理器
- 带散热片的功率封装
- 湿度敏感度等级（MSL）为1
- 提供无铅封装
应用领域
- 对成本敏感的消费产品
- 汽车市场设备
- 计算机市场设备
- 工业市场设备
