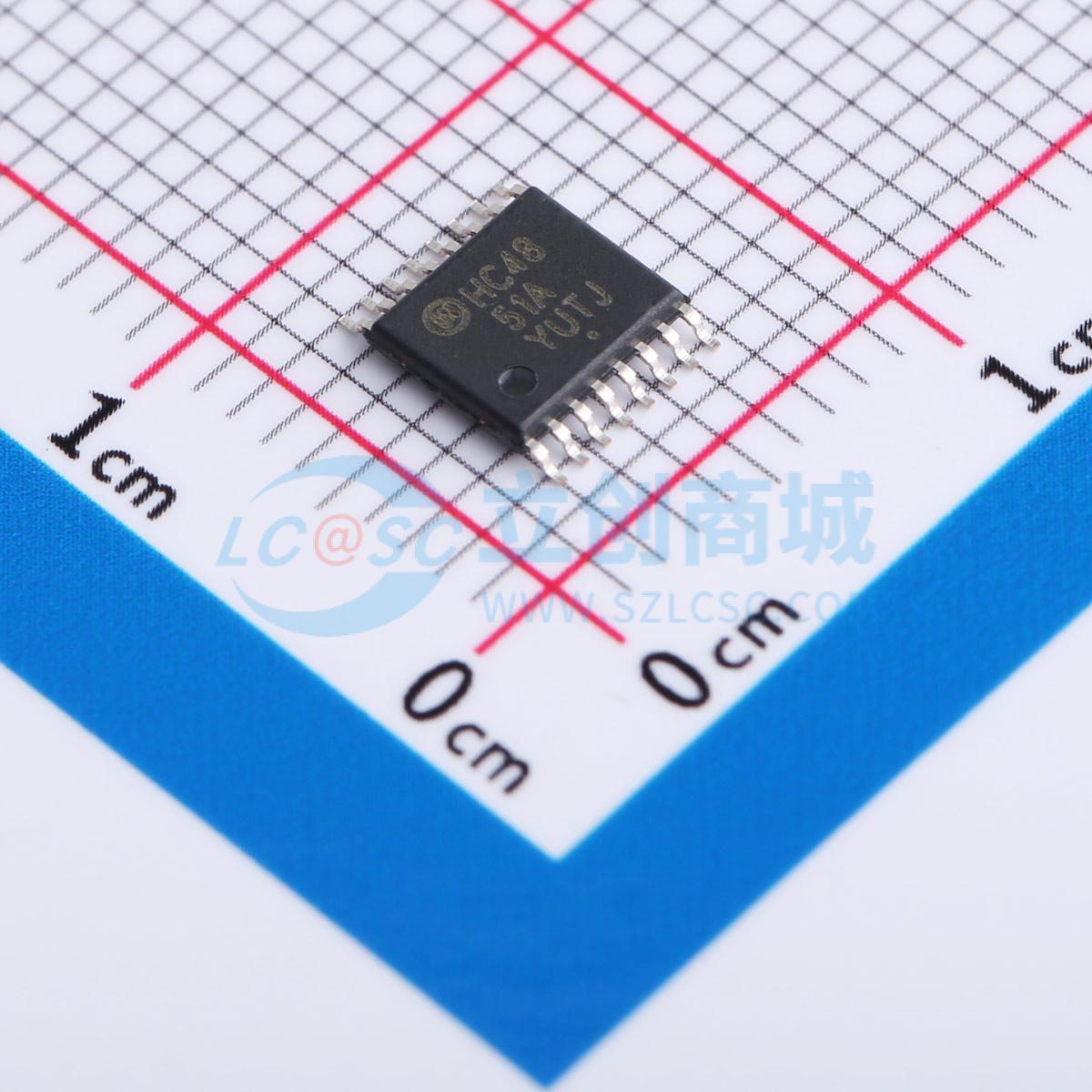

MC74HC4851ADTR2G
MC74HC4851A, MC74HC4852A 模拟多路复用器/解复用器
- 描述
- 这些设备与标准的HC405x和MC1405xB模拟多路复用器/解复用器引脚兼容，但具有注入电流效应控制功能。这使得它们特别适用于汽车应用，在这些应用中，超过正常逻辑电压的电压很常见。注入电流效应控制允许禁用的模拟输入通道上的信号超出电源电压范围，而不会影响启用的模拟通道的信号。这消除了通常用于将模拟通道信号保持在电源电压范围内的外部二极管/电阻网络的需求。这些设备采用低功耗硅栅CMOS技术。通道选择和使能输入与标准CMOS输出兼容。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC4851ADTR2G
- 商品编号
- C603266
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 8:1 | |
| 通道数 | 1 | |
| 工作电压 | 2V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 500Ω | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 30ns |
商品概述
这些器件与标准 HC405x 和 MC1405xB 模拟多路复用器/解复用器器件引脚兼容，但具备注入电流效应控制功能。这使其特别适用于汽车应用，在这类应用中，超过正常逻辑电压的情况较为常见。 注入电流效应控制功能允许禁用的模拟输入通道上的信号超出电源电压范围，而不会影响启用的模拟通道的信号。这消除了通常用于将模拟通道信号保持在电源电压范围内的外部二极管/电阻网络的需求。 这些器件采用低功耗硅栅 CMOS 技术。通道选择和使能输入与标准 CMOS 输出兼容。
商品特性
- 注入电流交叉耦合小于 1 mV/mA
- 与 HC405X 和 MC1405XB 器件引脚兼容
- 电源电压范围（VCC - GND） = 2.0 至 6.0 V
- 符合 JEDEC 标准 No. 7A 的要求
- 芯片复杂度：154 个 FET 或 36 个等效门
- 适用于汽车及其他需要独特产地和控制变更要求的应用的 NLV 前缀；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素，且符合 RoHS 标准
应用领域
- 汽车应用
