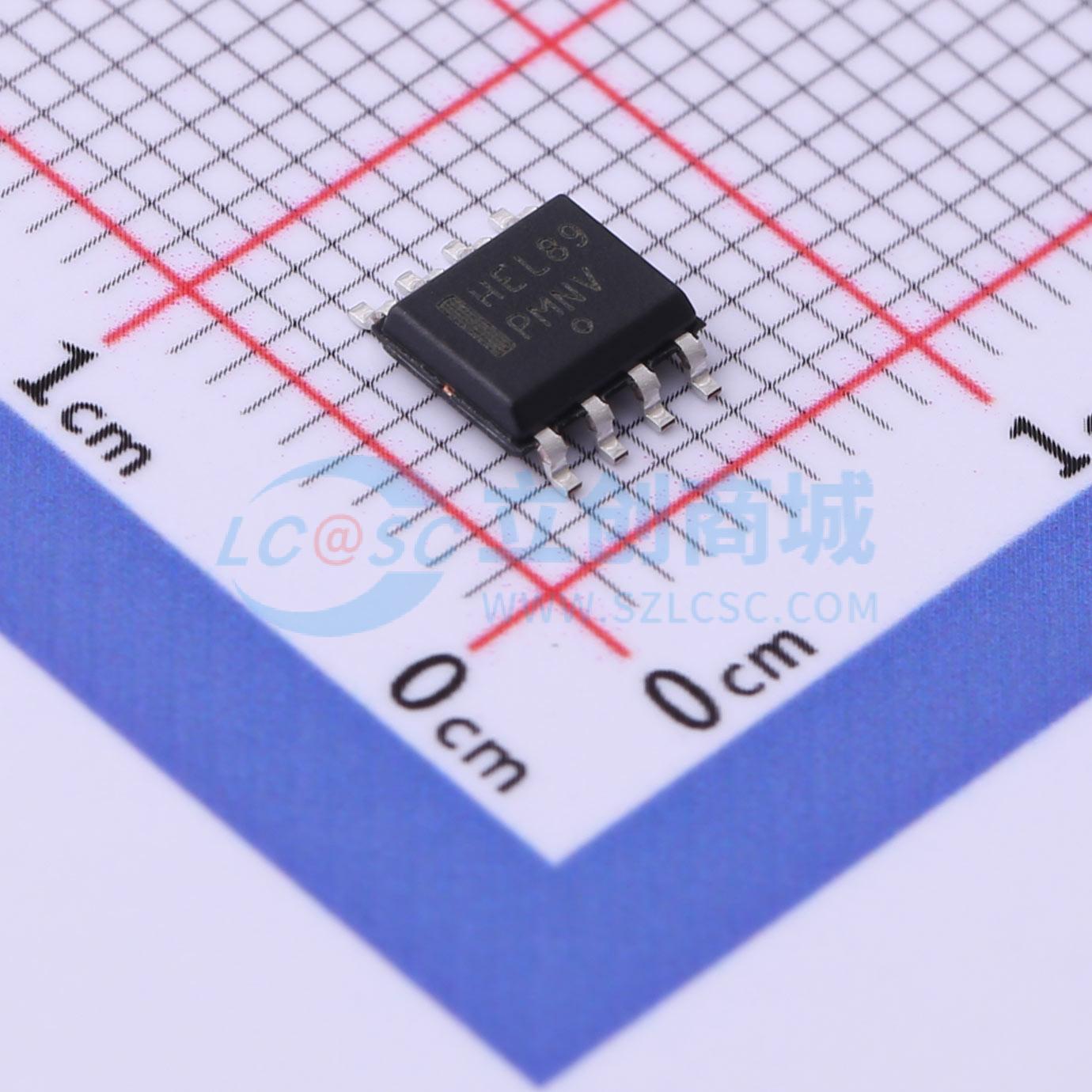

MC10EL89DG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种专门设计用于驱动同轴电缆的差分扇出门。该设备在数字视频广播应用中特别有用；对于此应用，由于系统是极性自由的，每个输出都可以用作独立的驱动器。该驱动器的增益约为40，产生的输出摆幅是标准ECL输出的两倍。驱动同轴电缆时，需要在线路两端进行适当的端接，以最大限度地减少信号损失。1.6V的输出摆幅允许在电缆两端进行端接，同时在电缆接收端保持所需的800mV摆幅。由于输出摆幅较大，该设备不能端接到标准的-2.0V。所有直流参数均在50Ω至-3.0V负载下进行测试。该驱动器接受标准差分ECL输入，并可以使用数字视频广播标准的-5.0V电源供电。
品牌名称: onsemi(安森美)
商品型号: MC10EL89DG
商品编号: C603241
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.31克(g)

商品参数

参数完善中

商品概述

MC10EL89是一款差分扇出门，专门设计用于驱动同轴电缆。该器件在数字视频广播应用中特别有用；对于此应用，由于系统无极性，每个输出都可作为独立驱动器使用。该驱动器增益约为40，输出摆幅是标准ECL输出的两倍。驱动同轴电缆时，线路两端需进行适当端接，以最大程度减少信号损失。1.6 V的输出摆幅允许在电缆两端进行端接，同时在电缆接收端保持所需的800 mV摆幅。由于输出摆幅较大，该器件不能端接到标准的 -2.0 V。所有直流参数均在50 Ω至 -3.0 V负载下进行测试。该驱动器接受标准差分ECL输入，可由数字视频广播标准的 -5.0 V电源供电。

商品特性

375 ps传播延迟，1.6 V输出摆幅
PECL模式工作范围：VCC = 4.2 V至5.7 V，VEE = 0 V
NECL模式工作范围：VCC = 0 V，VEE = -4.2 V至 -5.7 V
内部输入下拉电阻
这些器件无铅、无卤素，符合RoHS标准

应用领域

数字视频广播
