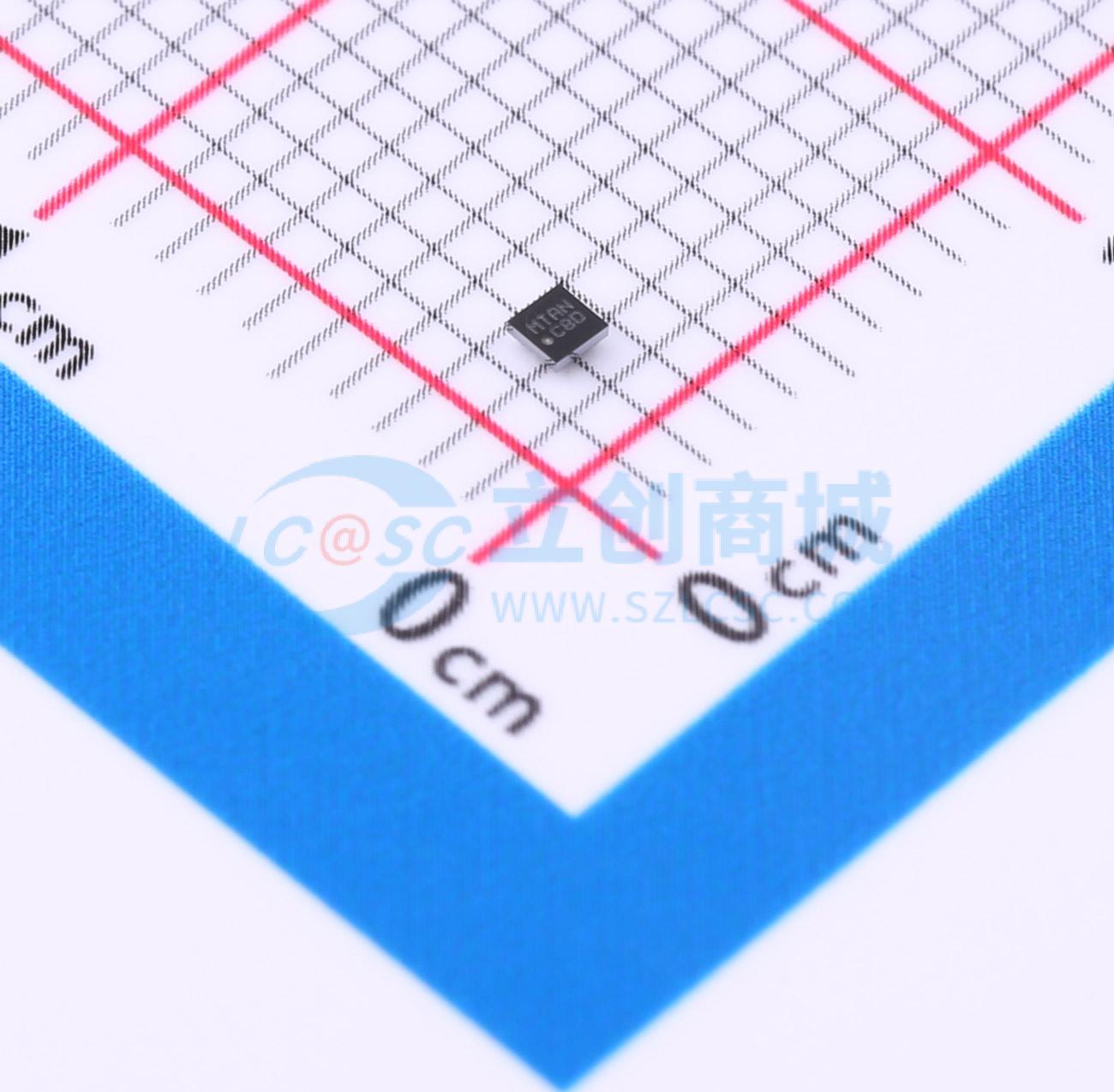

温馨提醒：图片仅供参考，商品以实物为准
FSUSB242UCX
Type-C USB端口保护开关
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 全USB数据端口保护，支持HSD±端口DC耐压-18 V至+20 V，±25 V IEC 61000-4-5浪涌保护无需外部TVS。VDD工作范围为2.7 V-5.5 V，HSD RON典型值为5 Ω。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSUSB242UCX
- 商品编号
- C603069
- 商品封装
- UFBGA-9
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.5V | |
| 导通时间(ton) | 100us | |
| 导通电阻(Ron) | 5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 200ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 5pF | |
| 带宽 | 720MHz | |
| 传播延迟(tpd) | 1.3ns |
商品特性
- 全 USB 数据端口保护
- VDD：0 V - 5.5 V（耐受 12 V DC）
- HSD± 端口耐受 -18 V 至 +20 V DC
- 无需外部 TVS，具备 ±25 V IEC 61000−4−5 浪涌保护
- VDD 工作范围：2.7 V - 5.5 V
- HSD 导通电阻：典型值 5 Ω
- 电容 CON：典型值 5 pF
- 宽 -3 dB 带宽：>720 MHz
- 低功耗运行：ICC < 10 μA（典型值）
- 过压保护：3.6 V 和 4.5 V
- 3.6 V 和 4.5 V 过压保护触发点
- 无需外部 TVS，具备 ±25 V 浪涌保护
应用领域
- 智能手机
- 平板电脑
- 笔记本电脑
