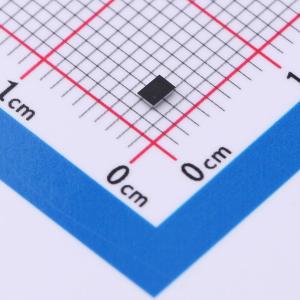

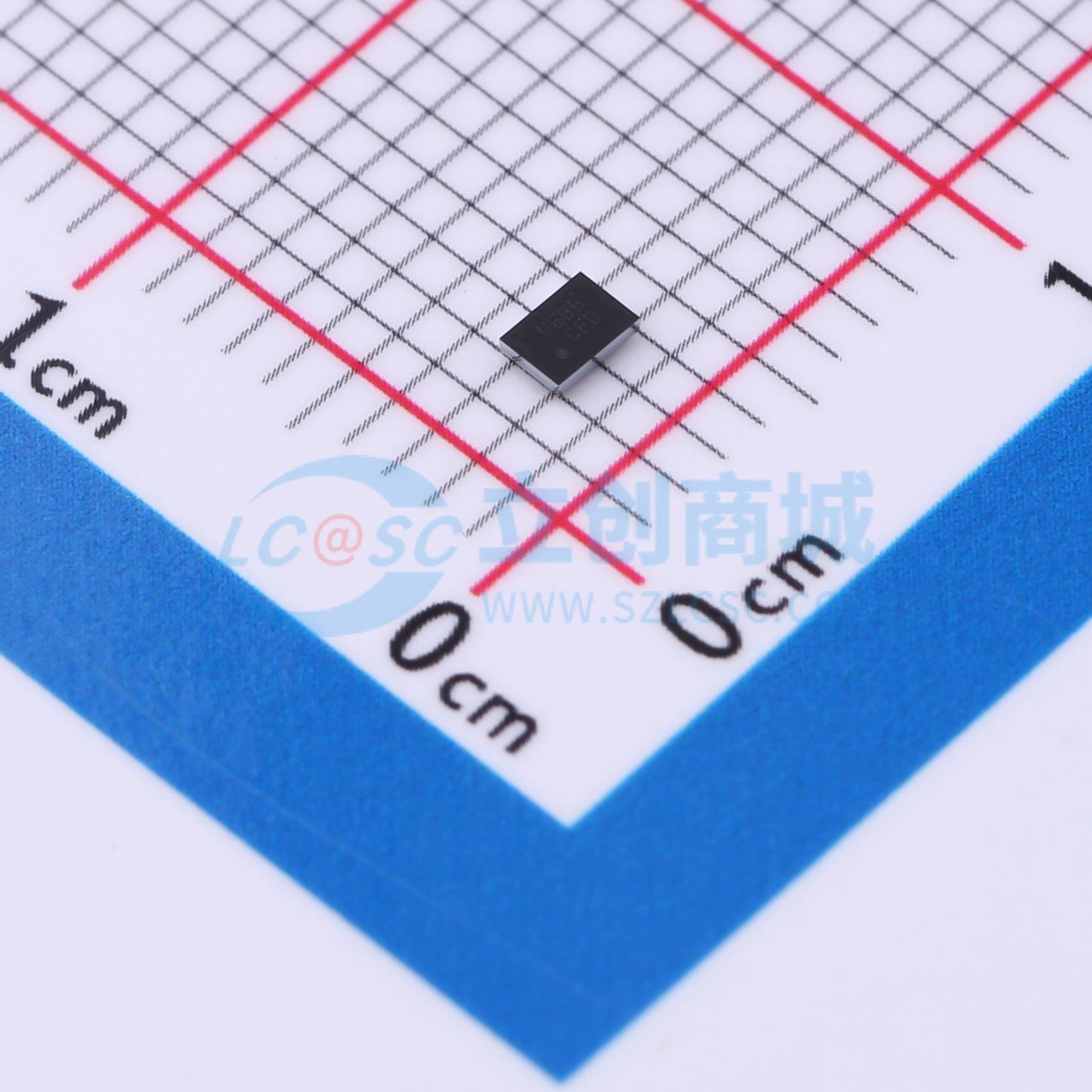

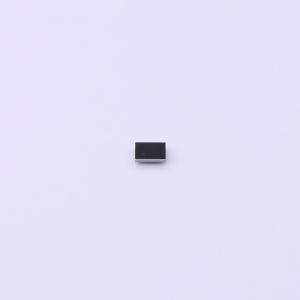

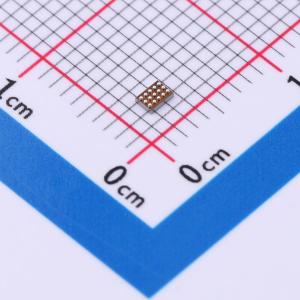

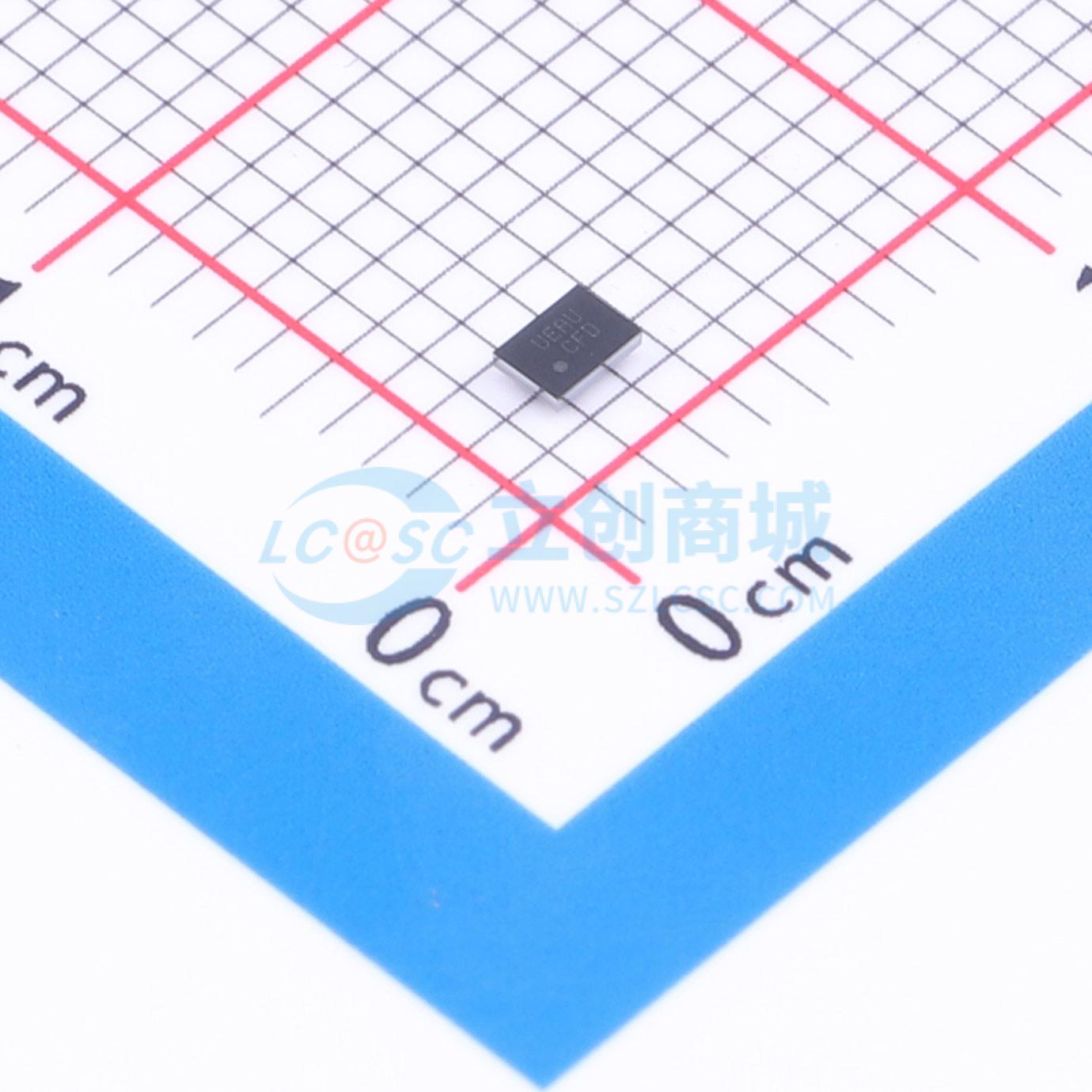

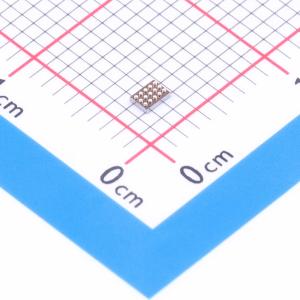

温馨提醒：图片仅供参考，商品以实物为准

FUSB251UCX

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: FUSB251 是一款 I2C 控制过电压保护开关，位于 Type?C 接口端口中的 CC 和 SBU 引脚上。该器件在 CC1/2 和 SBU1/2 上具有 SPST 开关，对于有效的 VDD 将自动启用，以便 Type?C PD 控制器可以使用过电压保护的 CC 路径。FUSB251 具有无电电池模式和带 Rd 的 CC 下拉，因此源器件可以提供用于电池充电的 Vbus。FUSB251 的另一个功能是带 ADC 检测的 CC 和 SBU 路径上的水分检测。一旦检测到水分，则产生中断信号，相应的寄存器进行更新，通知主机。该器件具有片上 IEC 保护，带有 CC 和 SBU 路径上的电涌保护。 CC 和 SBU 端口均为 20 V DC 耐压。
品牌名称: onsemi(安森美)
商品型号: FUSB251UCX
商品编号: C603071
商品封装: XFQFN-12
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

FUSB251是一款具有C型接口端口CC和SBU管脚过电压保护功能的I2C控制开关。该设备在CC1/2和SBU1/2上具有SPST开关，这些开关在有效的VDD下自动启用，从而使Type-C/PD控制器能够使用受过电压保护的CC路径。FUSB251具备死电池模式，即通过Rd将CC拉低，此时源设备可以提供Vbus用于电池充电。FUSB251的另一特性是在CC和SBU路径上通过ADC检测来实现湿气检测。一旦检测到湿气，就会生成中断，并更新相应的寄存器以通知主机。该设备内置了IEC保护，在CC和SBU上均有浪涌保护。CC和SBU端口均可承受24V直流电压。封装类型为WLCSP，15球3x5阵列。

商品特性

低导通电阻 SPST 开关，适用于 Type-C 的 CC1/2 和 SBU1/2 通路
死电池模式在 CC1/2 上提供默认 Rd
CC 和 SBU 耐受 24 V 直流电压
CC 和 SBU 具有 ±35 V 瞬态保护
CC 和 SBU 过电压保护
I2C 接口与处理器连接，并带有中断事件通知
CC 和 SBU 引脚的湿度检测
芯片上 IEC ESD 保护，CAP 引脚外接电容
CC 导通电阻典型值 0.3 Ω
SBU 导通电阻典型值 3 Ω
SBU 开关带宽 50 MHz
15 焊球 WLCSP 封装

应用领域

智能手机
平板电脑、上网本、超移动PC
游戏设备和电子书
配备锂离子电池的便携设备
车载点烟器插座
外置USB存储设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	工作电压	2.7V~5.5V

	属性	参数值
	工作温度	-40℃~+85℃
	静态电流(Iq)	15uA
