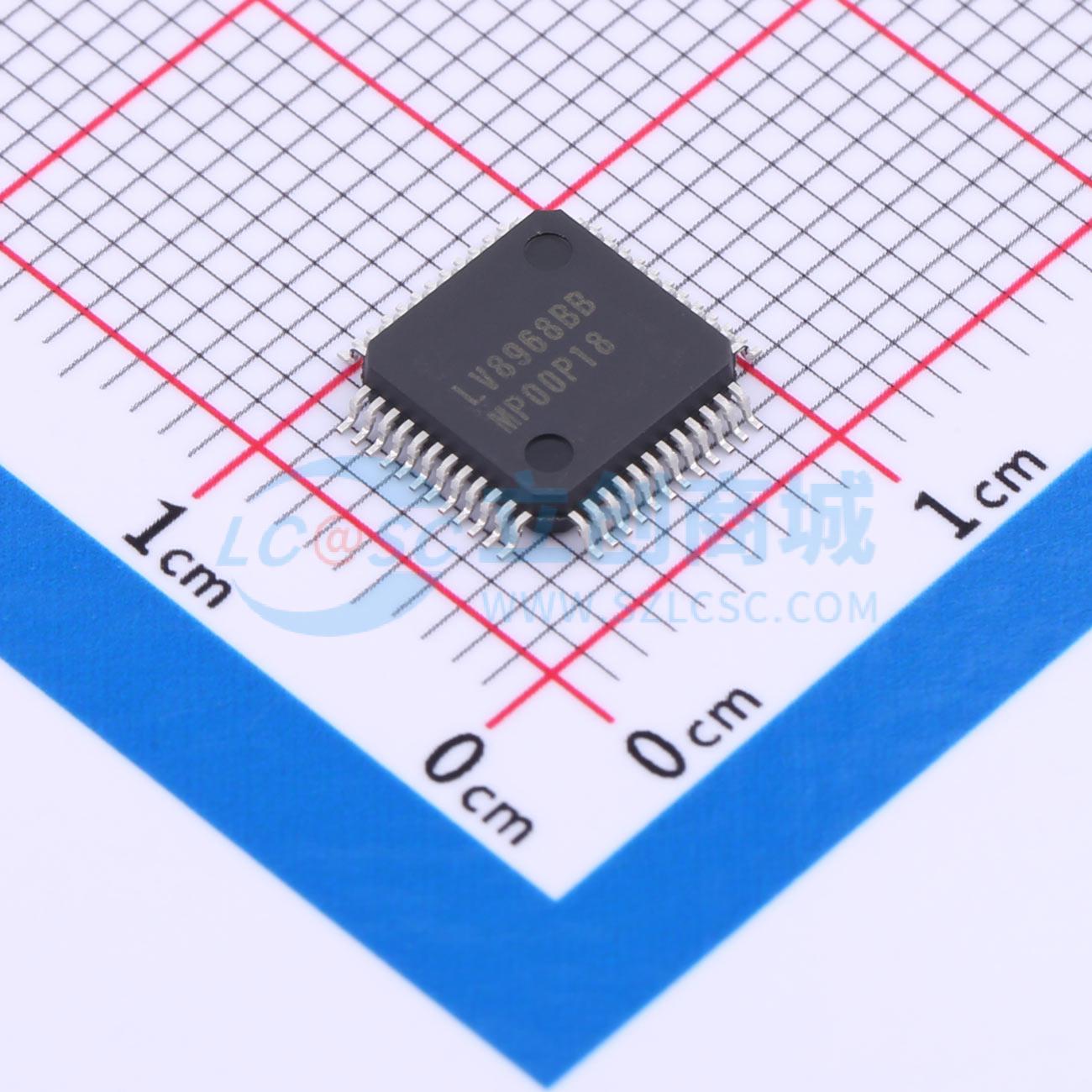

LV8968BBUWR2G

LV8968BB是一款三相无刷直流（BLDC）/永磁同步电机（PMSM）预驱动器，集成了相电压感应功能，兼容逻辑电平场效应晶体管（FET）。其宽工作电压范围和符合AEC - Q100标准的特性，使其非常适合汽车应用。六个栅极驱动器可为外部功率桥提供400 mA（典型值）的栅极电流，允许使用低电阻功率FET和逻辑电平FET。所有FET均具备过流、短路、过温和栅极欠压保护功能。众多的保护和监测特性使该器件适用于ISO26262应用。三个独立的低端源极引脚支持多路分流测量。 该器件还集成了可编程线性稳压器、快速电流检测放大器和用于支持微控制器的窗口看门狗。SPI接口支持实时参数设置和诊断功能。关键系统参数可被编程到非易失性一次性可编程（OTP）存储器中。 高达175℃的结温容限以及通过宽电平唤醒（WAKE）和脉宽调制（PWM）信号进行控制的特性，使LV8968BB成为汽车应用（如发动机冷却风扇、燃油泵、油泵和液压泵）的理想电机预驱动器。

• 供电电压8 V至28 V时提供全驱动功率，瞬态耐受电压范围为4.5 V至40 V
• 使用逻辑电平模式时，扩展电压范围为6 V至33 V
• 高达30 kHz的电机PWM，具备独立六栅极控制或集成可编程死区时间的Drive - 3模式
• 可为高达50 mA的外部负载提供5 V / 3.3 V线性稳压器
• 具备广泛的系统保护特性，包括：外部FET漏源短路检测、过流关断、栅极低电压警告、过温警告和关断、过压/欠压保护
• 用于参数设置和诊断访问的SPI接口，可动态访问死区时间、放大器增益和短路电平
• 用于存储关键系统参数的非易失性（OTP）存储器
• 宽电压使能线和PWM接口
• 集成窗口看门狗定时器功能
• 符合AEC - Q100标准，支持生产件批准程序（PPAP）
• 采用热效率高的48引脚方形扁平封装（SQFP），裸片外露，可承受高达175℃的瞬态工作温度
• 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

• 汽车燃油泵、油泵、水泵或液压泵
• 汽车执行器
• 汽车暖通空调（HVAC）和冷却风扇
• 电池供电的手持电动工具
• 白色家电
