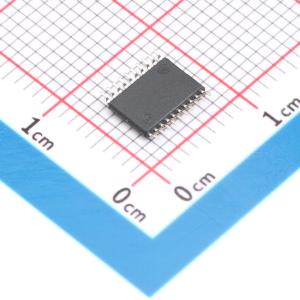

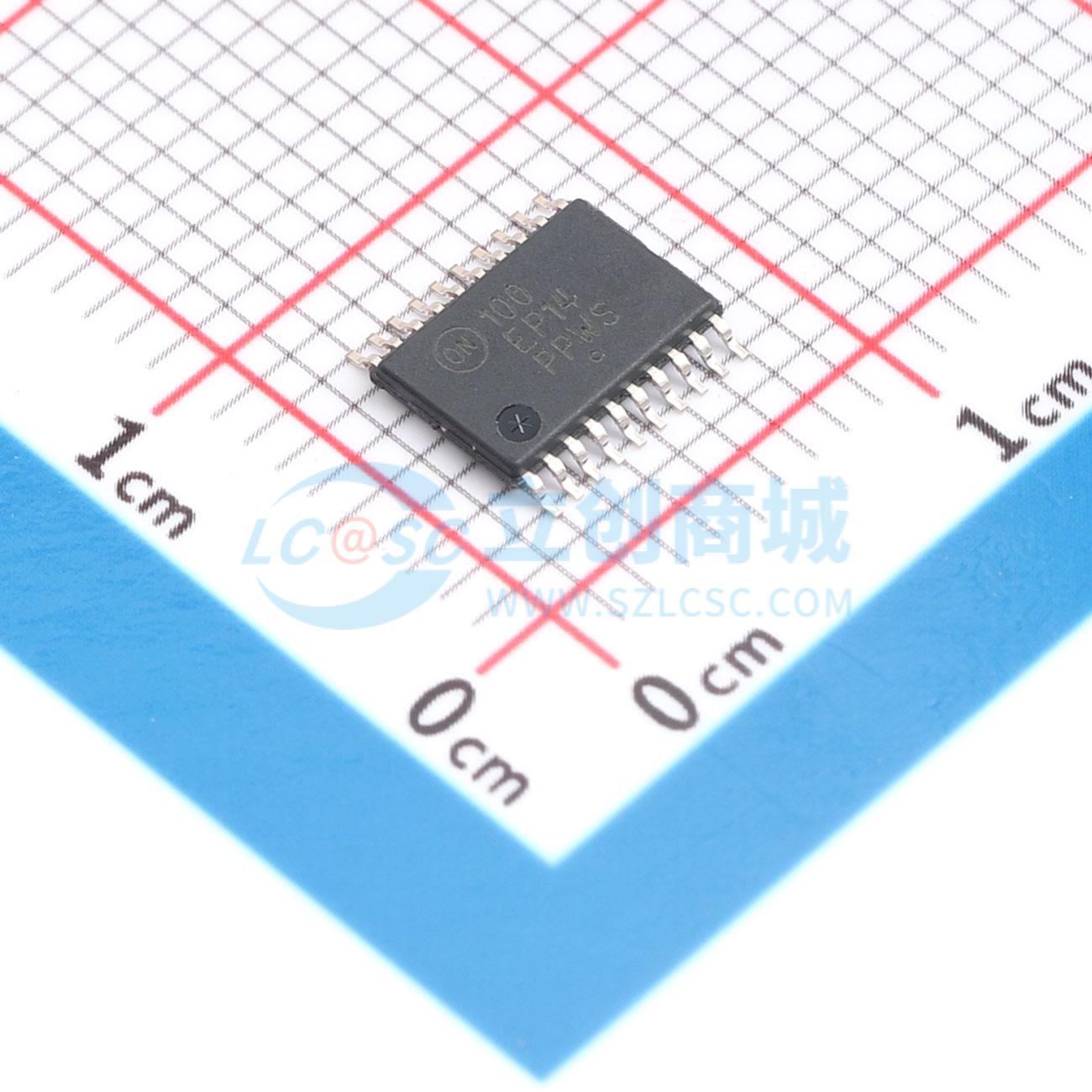

MC100EP14DTG

MC100EP14DTG

描述

MC100EP14 是一款低歪曲率 1:5 差分驱动器，在设计时考虑到时钟分配，将两个时钟源集中到一个输入 多路复用器中。ECL/PECL 输入信号可以是差分或单端的（若使用 VBB 输出）。当 LVEP14 在 PECL 条件下运行时，可使用 HSTL 输入。EP14 专门保证低输出到输出歪曲率。最优的设计、布局和处理可最大程度地降低器件内部以及器件之间的歪曲率。为了确保达到严格的歪曲率规范，即使只使用一个输出，差分输出的两端也都需要端接。如果未使用输出对，则两个输出都可以保持开路（无端接），而不影响歪曲率。公共启用 (ENbar) 是同步的，输出在低电平状态下启用/禁用。这样可避免在启用/禁用设备时出现欠幅时钟脉冲，这种情况可能发生在异步控制中。内部触发器在输入时钟的下降沿被锁定，因此所有相关规格限制都参考时钟输入的负沿。仅为此器件提供 VBB 引脚，即内部产生的供应电压。对于单端输入情况，将未使用的差分输入连接至 VBB，作为开关参考电压。VBB 还可重新偏置交流耦合输入。使用时，通过 0.01 uF 电容器对 VBB 和 VCC 进行去耦合，并将源电流或汲电流限制为 0.5 mA。不使用时，VBB 应保持开路。

品牌名称

onsemi(安森美)

商品型号

MC100EP14DTG

商品编号

C603217

商品封装

TSSOP-20​

包装方式

管装

商品毛重

0.2克(g)
