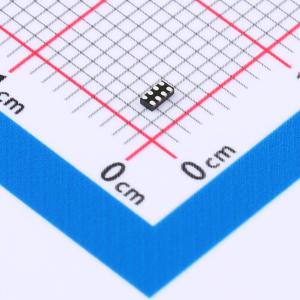

温馨提醒：图片仅供参考，商品以实物为准
BCS2203-25
ESD 3.3V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100W 峰值脉冲功率 (tp = 8 / 20μs)。 微型 DFN2010P8 封装。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。 保护两条数据/电源线。应用：10/100/1000 以太网。 集成磁/RJ-45 连接器
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BCS2203-25
- 商品编号
- C5439969
- 商品封装
- DFN2010-8
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.4pF |
商品特性
- 100W 峰值脉冲功率（tp = 8/20μs）
- 微型 DFN2010P8 封装
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 保护两条数据/电源线
- IEC 61000-4-2：接触 ±25kV，空气 ±25kV
- IEC 61000-4-4（电快速瞬变脉冲群）：40A（5/50ns）
- IEC 61000-4-5（浪涌）：10A（8/20μs）
应用领域
- 10/100/1000 以太网
- 集成磁性元件/RJ - 45 连接器
- 局域网/广域网设备
- 安防摄像机
- 工业控制
- 外设
- 笔记本电脑和台式电脑
