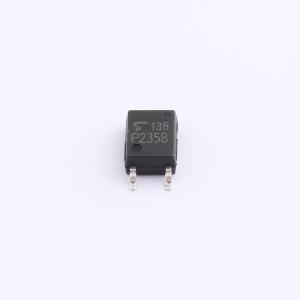

温馨提醒：图片仅供参考，商品以实物为准
TLP2358(TPL,E
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP2358由一个红外LED和一个高增益、高速光电探测器耦合而成。它采用SO6封装。该探测器具有一个图腾柱输出级，具备电流源和电流吸收能力
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2358(TPL,E
- 商品编号
- C5379808
- 商品封装
- SOIC-6
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 正向压降(Vf) | 1.55V | |
| 输出电流 | 25mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 20V | |
| 输出通道数 | 1 | |
| 上升时间(tr) | 15ns | |
| 下降时间 | 12ns | |
| 工作温度 | -40℃~+125℃ | |
| 正向电流(If) | 20mA |
商品特性
- Inverter logic type (totem pole output)
- Package: SO6
- Supply voltage: 3 to 20 V
- Threshold input current: 1.6 mA (max)
- Propagation delay time: 250 ns (max)
- Pulse width distortion: 70 ns (max)
- Common-mode transient immunity: ±20 kV/μs (min)
- Operating temperature: -40 to 125 °C
- Isolation voltage: 3750 Vrms (min)
- Safety standards UL-recognized: UL 1577, File No.E67349 cUL-recognized: CSA Component Acceptance Service No.5A File No.E67349 VDE-approved: EN 60747-5-5, EN 62368-1 CQC-approved: GB4943.1, GB8898 Thailand Factory QC 仅适用干海拔 2000m 以下地区安全使用
