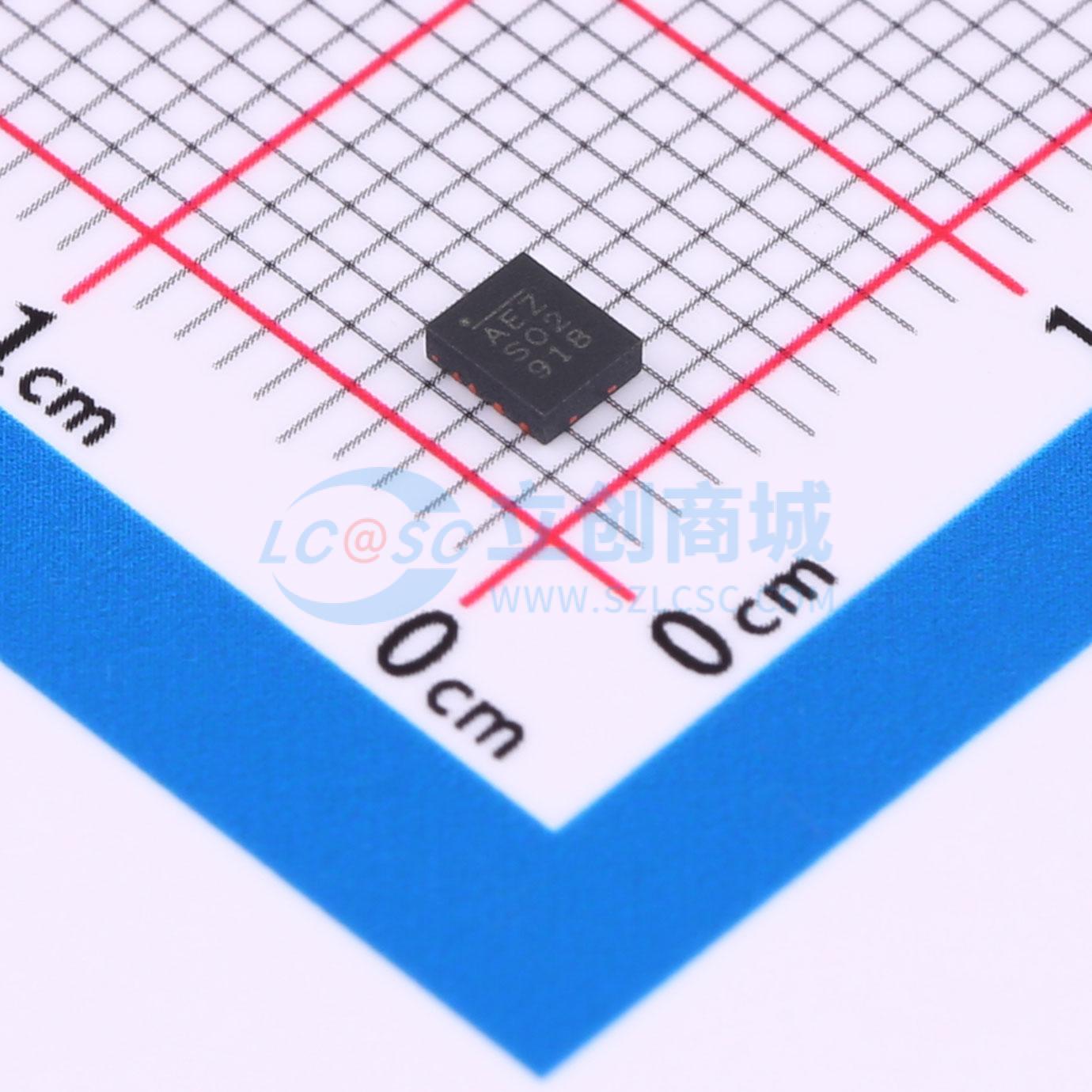

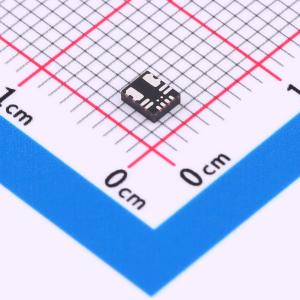

温馨提醒：图片仅供参考，商品以实物为准

MPM3810GQB-Z

6V输入、1.2A模块式集成电感同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MPM3810是一款内置功率MOSFET和电感的降压模块转换器。该模块集成的电感简化了电源系统设计，使用方便且高效。这款DC-DC模块采用小型表面贴装QFN-12（2.5mmx3.0mmx0.9mm）封装，在2.5V至6V输入电压下可实现1.2A的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V。对于可调输出，仅需反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，并易于实现环路稳定。故障保护功能包括逐周期电流限制和热关断（TSD）。MPM3810非常适合广泛的应用，包括高性能DSP、FPGA、PDA、便携式仪器和存储设备。
品牌名称: MPS(芯源)
商品型号: MPM3810GQB-Z
商品编号: C5379804
商品封装: QFN-12(2.5x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

MPM3810是一款内置功率MOSFET和电感的降压模块转换器。该模块集成的电感简化了电源系统设计，使用方便且高效。这款DC-DC模块采用小型表面贴装QFN-12（2.5mmx3.0mmx0.9mm）封装，在2.5V至6V输入电压下可实现1.2A的峰值输出电流，具有出色的负载和线性调整率。输出电压可低至0.6V。对于可调输出，仅需反馈（FB）电阻以及输入和输出电容即可完成设计。恒定导通时间控制（COT）方案提供快速瞬态响应，并易于实现环路稳定。故障保护功能包括逐周期电流限制和热关断（TSD）。 MPM3810非常适合广泛的应用，包括高性能DSP、FPGA、PDA、便携式仪器和存储设备。

商品特性

2.5V至6V宽工作输入范围
0.6V起的固定和可调输出
QFN-12（2.5mmx3.0mmx0.9mm）封装
整体解决方案尺寸为6mm x 3.8mm
高达1.2A峰值输出电流
降压模式下100%占空比
超低静态电流（IQ）：17μA
使能（EN）和电源正常（Power Good）信号用于电源排序
逐周期过流保护
带打嗝模式的短路保护
可调输出仅需4个外部元件：2个陶瓷电容和反馈分压电阻
固定输出仅需输入和输出电容

应用领域

低电压I/O系统电源
便携式产品的LDO替代电源
存储设备（SSD/HDD）
空间受限的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.5V~6V
	输出电压(Vout)	600mV~6V
	输出电流(最大值)	1.2A
	静态电流(Iq)	17uA

	属性	参数值
	开关频率	3.5MHz
	特性	过流保护；短路保护；过热保护
	长度	2.5mm
	宽度	3mm
	高度	0.9mm
	工作温度	-40℃~+125℃
