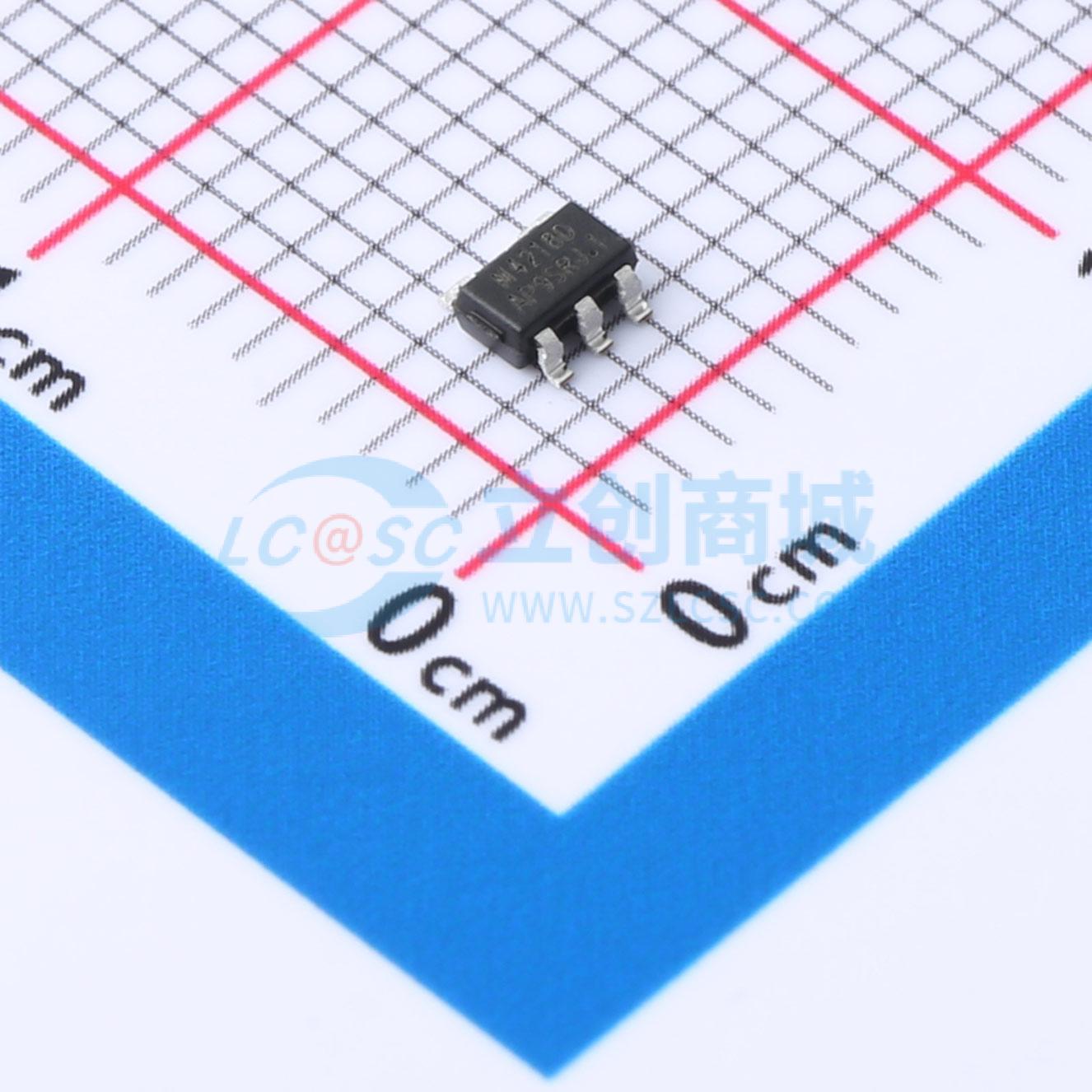

温馨提醒：图片仅供参考，商品以实物为准
SL4139
32V大电流白光LED驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL4139是一款DC/DC升压转换器，可为多个LED提供恒定精确的驱动电流。当固定开关频率为1MHz时，SL4139可以配套小值的外部陶瓷电容和电感。通过由外部电阻R1设置的可调电流，SL4139可以驱动串联连接的多个LED。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL4139
- 商品编号
- C5375302
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3.3V~32V | |
| 开关频率 | 1MHz | |
| 输出电流 | 180mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；过压保护(OVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
SL4139是一款DC/DC升压转换器，可为多个LED提供恒定精确的驱动电流。当固定开关频率为1MHz时，SL4139可以配套小值的外部陶瓷电容和电感。通过由外部电阻R1设置的可调电流，SL4139可以驱动串联连接的多个LED。SL4139适合驱动相同类型的LED，其中白色的LED灯最多可以串联9个或驱动电压最高为32V。 LED亮度调节可使用1个DC电压、1个逻辑信号或1个脉冲宽度调制（PWM）信号来实现。关断控制管脚（SHDN）允许器件以极低静态电流的状态工作于掉电模式中。 SL4139除了具有热保护和过载电流限制功能外，当出现LED开路故障时，芯片进入超低功耗工作模式。芯片采用SOT23 - 5的小外形封装。
商品特性
- 开关峰值电流1A
- 驱动电压最高为32V
- 电源转换率最高为90%
- 关断电流小于10μA
- 1MHz的固定频率与低噪音
- 软启动时，限制浪涌电流
- LED开路过压保护
- 3.3V欠压关断（UVLO）
- 过热保护
- RoHS
- 工业级(-40℃ to +85℃)
应用领域
- GPS导航系统
- 便携式多媒体播放器
- 手持设备
