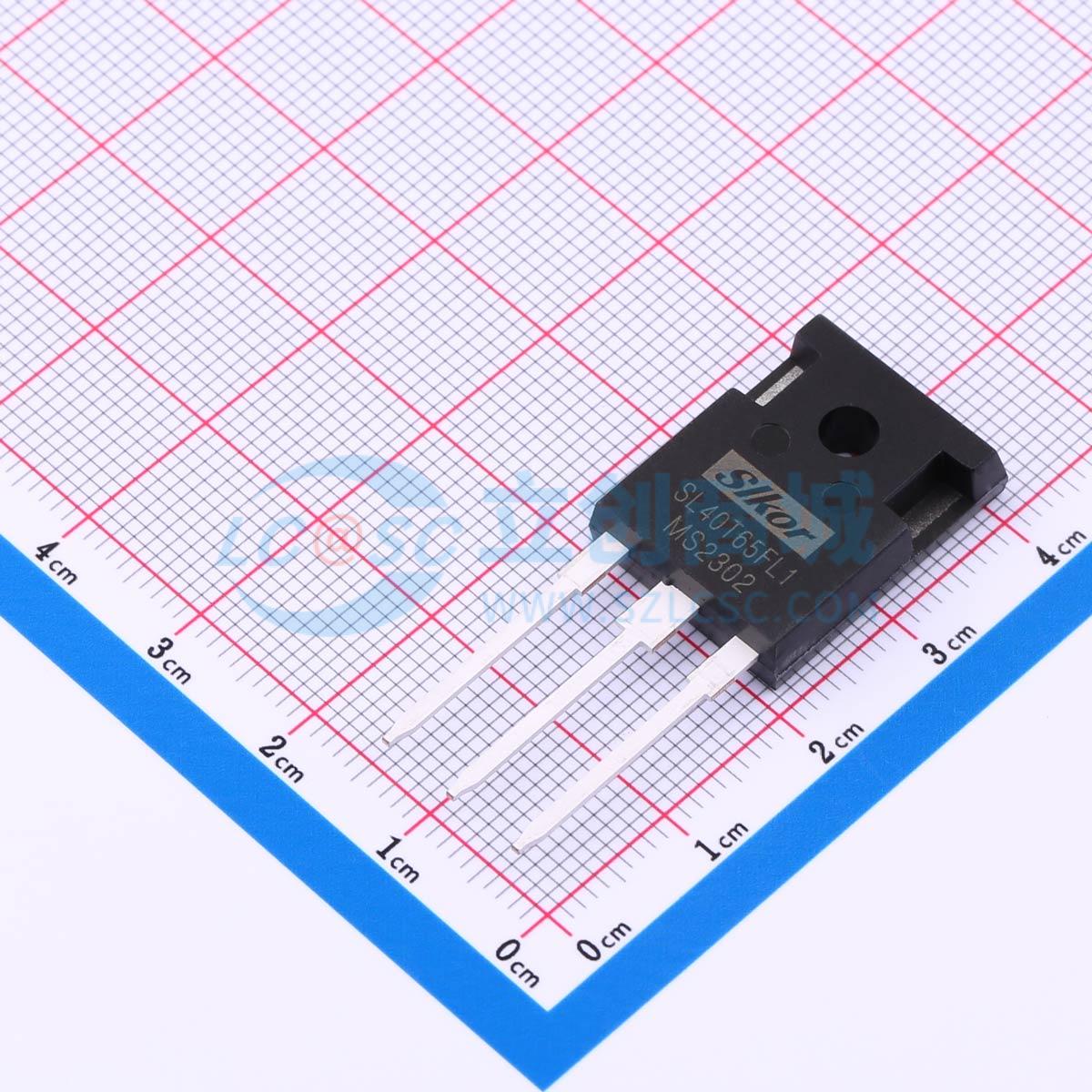

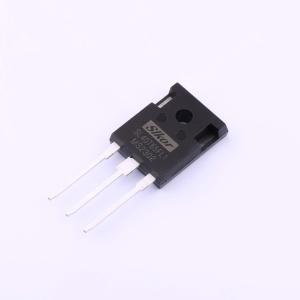

温馨提醒：图片仅供参考，商品以实物为准
SL40T65FL1
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速开关和低功耗。 集电极-发射极饱和电压VCE(sat) = 1.95V @ IC = 40A。 关断损耗Eoff = 0.35mJ @ TC = 25℃。 高输入阻抗。 反向恢复时间Trr = 80ns（典型值）@ dF / dt = 1000A / μs。 最大结温Tv(jmax) = 175℃。应用：UPS。 PFC
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL40T65FL1
- 商品编号
- C5375315
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.8V@580uA | |
| 栅极电荷量(Qg) | 219nC@40A,15V | |
| 输入电容(Cies) | 2.818nF@25V |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 58ns | |
| 关断延迟时间(Td(off)) | 245ns | |
| 导通损耗(Eon) | 1.15mJ | |
| 关断损耗(Eoff) | 350uJ | |
| 反向恢复时间(Trr) | 80ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
