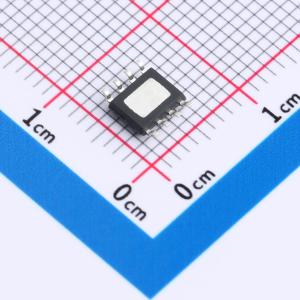

温馨提醒：图片仅供参考，商品以实物为准
SL8292B
30V 3A 500KHz 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL8292B 是一个高频率、同步整流、降压开关模式转换器,内部集成了低阻抗高压功率MOSFET,可在宽输入电压范围内提供3A连续输出电流。该器件具有过流保护、过压保护、热关断和轻载高效模式等功能,适用于数字机顶盒、平板电脑等设备。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL8292B
- 商品编号
- C5375307
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SL8292B是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它能在宽输入电源范围内提供3A连续电流，是一种非常紧凑的解决方案，具有出色的负载和线性调节能力。 SL8292B所需的外部元件数量极少且易于获取，采用节省空间的ESOP8封装。
商品特性
- 4.5V至30V宽工作输入范围
- 3A连续输出电流
- 500KHz开关频率
- 打嗝模式短路保护
- 内置过流限制
- 内置过压保护
- 轻载高效PFM模式
- 内部软启动
- 130mΩ/100mΩ低RDS(ON)内部功率MOSFET
- 输出可从0.923V调节
- 无需肖特基二极管
- 集成内部补偿
- 热关断
- 采用ESOP8封装
- -40℃至+85℃温度范围
应用领域
- 数字机顶盒（STB）
- 平板电脑（Pad）
- 平板电视和显示器
- 无线路由器/接入点（AP）
- 数字视频录像机（DVR）
- 便携式媒体播放器（PMP）
- 电缆调制解调器/XDSL
- 通用用途
