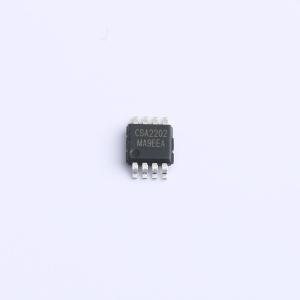

CSA2202MAMSOP8
线性产品
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大输入偏置电压(?V) 10 输入偏置电压典型温漂(?V/?C) 0.2 最大增益误差(%) 0.1 误差温漂ppm/?C NA 共模抑制比(dB) 155 带宽(kHz) 60 静态电流(mA) 300
- 商品型号
- CSA2202MAMSOP8
- 商品编号
- C5359395
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.093克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 2 | |
| 共模电压 | 0V~76V | |
| 增益 | 20V/V | |
| 带宽 | 50kHz | |
| 输入偏置电流(Ib) | 5nA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±80V | |
| 单电源电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 200nV/℃ | |
| 输入失调电流(Ios) | 5nA | |
| 压摆率(SR) | 0.2V/us | |
| 共模抑制比(CMRR) | 160dB | |
| 噪声密度(eN) | 68nV/√Hz@1kHz | |
| 功能特性 | 外置式分流器；模拟输出接口；高边检测；零漂移/自动稳零 |
商品概述
CSA2202 是一款双通道高精度电流采样放大器。其失调电压典型值小于 5µV，增益误差最大值小于 0.1%。该器件具备 0V 至 76V 的宽输入共模范围以及 50kHz 的带宽，非常适合在多通道数据采集系统中驱动各类 ADC。CSA2202 的工作温度范围为 −40°C 到 125°C。
商品特性
- 宽共模电压范围：0V 至 76V
- 高精度：增益误差最大值 0.10%；失调电压典型值 ±5μV
- 可供选择的增益：G = 10V/V (CSA2202-10), G = 20V/V (CSA2202-20), G = 50V/V (CSA2202-50), G = 100V/V (CSA2202-100)
- 8引脚 MSOP 封装
应用领域
- 通信设备
- 功率管理系统
- 服务器
- 电池电流检测
