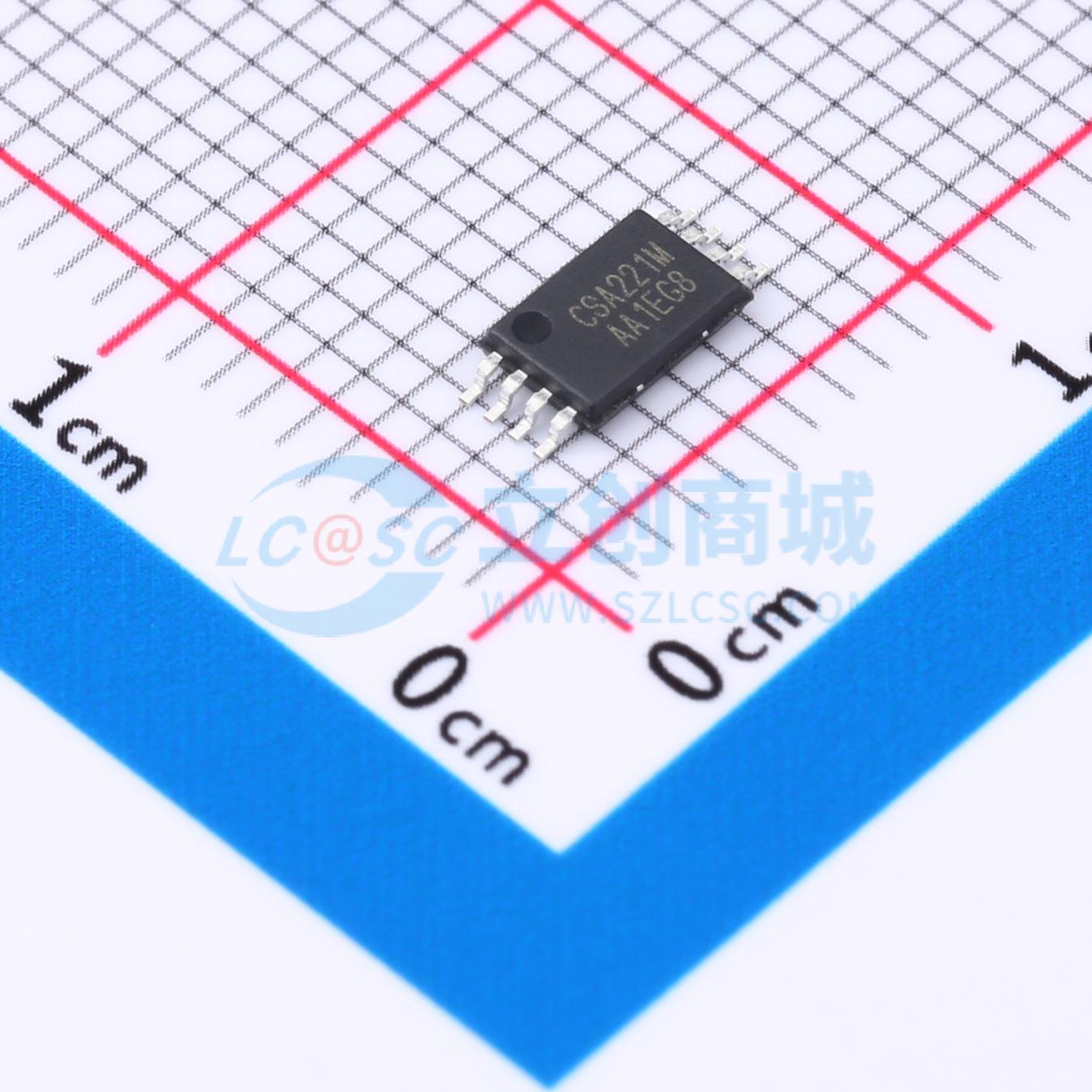

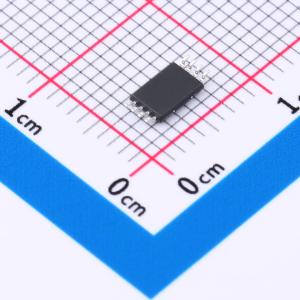

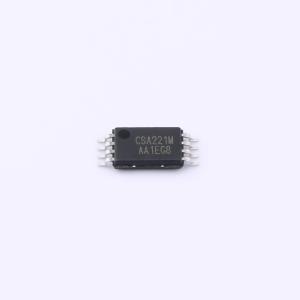

温馨提醒：图片仅供参考，商品以实物为准
CSA221MATSSOP8
线性产品
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最大输入偏置电压(?V) 5 输入偏置电压典型温漂(?V/?C) 0.16 最大增益误差(%) 0.1 误差温漂ppm/?C NA 共模抑制比(dB) 159 带宽(kHz) 50 静态电流(mA) 300
- 商品型号
- CSA221MATSSOP8
- 商品编号
- C5359399
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 0V~76V | |
| 增益 | 20V/V | |
| 带宽 | 50kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 300uA | |
| 输出电流 | 20mA | |
| 输入失调电压温漂(Vos TC) | 60nV/℃ | |
| 输入失调电流(Ios) | 80nA | |
| 压摆率(SR) | 0.2V/us | |
| 共模抑制比(CMRR) | 157dB |
商品概述
CSA220高端电流检测放大器具有高精度规格，失调电压（Vos）小于60μV（最大值），增益误差小于0.1%（最大值）。 CSA220的输入共模电压范围为0V至76V，小信号带宽为50kHz，非常适合与模数转换器（ADC）配合用于多通道复用数据采集系统。 低功耗和小封装使CSA220成为便携式设备的理想选择。 CSA220的工作温度范围为 - 40°C至125°C。 CSA220高端电流检测放大器的输入共模范围为0V至76V，且与电源电压无关。这一特性允许监测低至0V的电池电流，并能在高于电源电压（VDD）的电压下进行高端电流检测。CSA220通过电流检测电阻监测电流，并放大电阻两端的电压。 高端电流监测不会干扰被测负载的接地路径，这使得CSA220在各种高压系统中特别有用。
商品特性
- 0V至76V输入共模范围
- 低输入失调电压：5μV（典型值）
- 低增益误差：0.1%（最大值）
- 低功耗：0.3mA
- 增益选项：G = 10V/V、G = 20V/V、G = 50V/V、G = 100V/V
- SOT23 - 5封装
应用领域
- 基站和通信设备
- 电源管理系统
- 服务器背板
- 工业控制与自动化
- 电池电流检测
