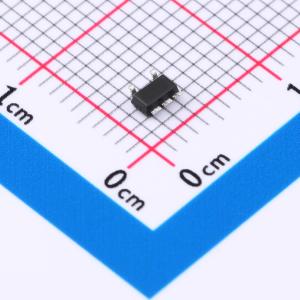

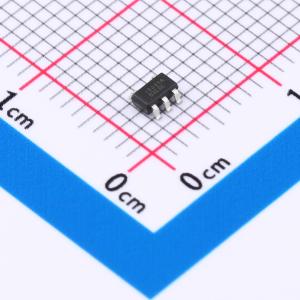

温馨提醒：图片仅供参考，商品以实物为准
IS801BSOT235
IS801BSOT235
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 通道 1 输入电压 2.5-5.5 最大输出功率(W) 1 主边最大驱动电流(mA) 500 开关频率(kHZ) 300-500 工作温度范围 -40℃~125℃·
- 商品型号
- IS801BSOT235
- 商品编号
- C5359421
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 变压器驱动器 | |
| 输入电压 | 5V；3.3V | |
| 功率管耐压 | 11V | |
| 功率管耐流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 功率管导通电阻 | 340mΩ；360mΩ | |
| 静态电流(Iq) | 200uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
IS801是一款单片振荡器/功率驱动器，专为隔离接口应用中的小尺寸隔离电源而设计。IS801可驱动由3.3V或5V直流电源供电的低外形、中心抽头变压器初级绕组，而次级绕组可根据变压器匝数比绕制以提供任何隔离电压。 IS801提供互补输出信号，以驱动接地的N沟道功率开关。除了两个开关之间的内部先断后通逻辑外，IS801还集成了VCC欠压保护和热关断保护功能。新增的扩频时钟有助于通过系统电磁干扰测试。 IS801采用小型SOT23 - 5封装，工作温度范围为 - 40°C至125°C。 IS801是一款变压器驱动器，专为采用推挽拓扑的低成本、小尺寸隔离式DC - DC转换器而设计。该器件由一个振荡器和其后的栅极驱动器组成，栅极驱动器包括一个分频器和先断后通（BBM）逻辑，可提供两个互补输出信号，交替导通和关断两个输出晶体管。 振荡器的输出频率由一个异步分频器进行分频，可输出两个互补的、占空比为50%的输出信号。先断后通逻辑通过在两个输出信号的高脉冲之间插入死区时间来实现。如功能框图所示，两个栅极中的任何一个都可以输出逻辑高电平，因此在两个信号都为低电平且两个晶体管都处于高阻抗状态时，必须有一个短时间段。这个短时间段称为先断后通时间，可避免初级绕组两端短路。为了更轻松地通过系统电磁干扰测试，IS801的振荡器中还增加了扩频方案。 此外，IS801还集成了VCC欠压故障和热关断模块。
商品特性
- 用于小型变压器的推挽驱动器
- 单3.3V或5V电源供电
- 初级侧高电流驱动能力：5V电源：500mA（最大值）；3.3V电源：500mA（最大值）
- 整流输出纹波低，允许使用小尺寸输出电容
- VCC欠压检测
- 用于电磁干扰抑制的扩频时钟
- 热关断保护
- 小型SOT23 - 5封装
应用领域
- CAN、RS 485、RS - 422、RS - 232、SPI、I2C、低功耗局域网的隔离接口电源
- 工业自动化
- 过程控制
- 医疗设备
