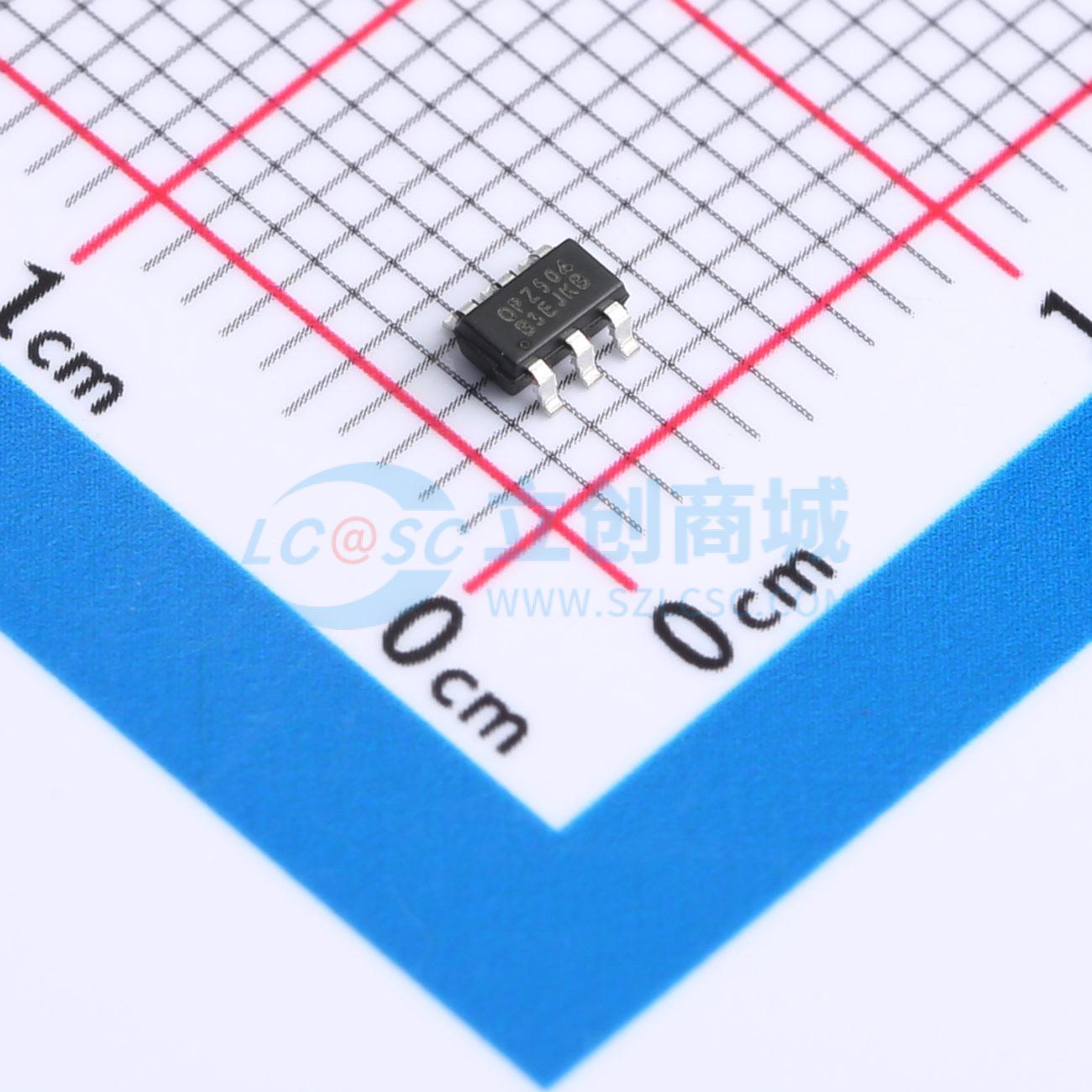

OPZ504ASOT236
线性产品
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通道 1 使能管脚 Yes 偏移电压(uV) ±10 温漂 ±0.03 共模抑制比(dB) 133 供电电压(V) 1.7-5.5 静态电流(uA) 3.9 带宽(kHz) 83 压摆率(V/us) 30 噪声谱密度(nV/rtHz) 93 轨到轨 IN/OUT 工作温度范围 -40℃~125℃·
- 商品型号
- OPZ504ASOT236
- 商品编号
- C5359441
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 83kHz | |
| 输入失调电压(Vos) | 1.5uV | |
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 压摆率(SR) | 30V/ms | |
| 输入偏置电流(Ib) | 1.4pA | |
| 输入失调电流(Ios) | 6pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 93nV/√Hz@100Hz | |
| 共模抑制比(CMRR) | 133dB | |
| 静态电流(Iq) | 3.9uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
该器件是一款高精度、零漂移的5V运算放大器，特别适用于高精度、低压传感器应用。它在具备低零漂移和超低初始失调电压(±10μV，最大值)的基础上，进一步实现了超低功耗，典型静态电流仅为3.9μA。这使得设计者在保证精度和功耗的同时，能有效应对电池供电场景的功耗挑战。此外，该器件具有83kHz的增益带宽和皮安级输入偏置电流，可有效减少放大器自身引入的误差，使其非常适合电流检测、气体检测和温度传感等应用。其零漂移特性使需要保持常开的设备不会因环境温度变化而损失过多精度。该运算放大器提供SOT23-5、SOT23-6和SOIC-8封装，其中双通道版本采用SOIC-8封装。所有版本的额定工作温度范围为-40℃至125℃。
商品特性
- 静态电流：3.9μA
- 低失调电压：±10μV (最大值)
- 失调电压漂移：±0.2μV/°C (最大值，-40°C至125°C)
- 0.1Hz至10Hz噪声：3.1μVₚ₋ₚ
- 输入偏置电流：±1.4pA
- 增益带宽：83kHz
- 电源电压范围：1.7V至5.5V
- 轨到轨输入/输出
- 抗电磁干扰
- 单通道或双通道可选
应用领域
- 电池供电仪器仪表
- 气体检测
- 温度测量
- 故障监控
- 电流检测
- 电子秤
