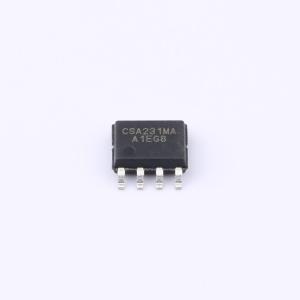

温馨提醒：图片仅供参考，商品以实物为准
CSA231MASOIC8
线性产品
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最大输入偏置电压(?V) 8 输入偏置电压典型温漂(?V/?C) 0.16 最大增益误差(%) 0.1 误差温漂ppm/?C NA 共模抑制比(dB) 159 带宽(kHz) 90 静态电流(mA) 560
- 商品型号
- CSA231MASOIC8
- 商品编号
- C5359407
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 0V~76V | |
| 增益 | 20V/V | |
| 带宽 | 90kHz | |
| 输入偏置电流(Ib) | 3nA | |
| 输入失调电压(Vos) | 8uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -1V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 560uA | |
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 输入失调电流(Ios) | 200nA | |
| 压摆率(SR) | 0.5V/us | |
| 共模抑制比(CMRR) | 159dB | |
| 噪声密度(eN) | 58nV/√Hz@1kHz |
商品概述
CSA231双向高端电流检测放大器具有高精度规格，失调电压（Vos）小于10μV（典型值），增益误差小于0.1%（最大值）。 CSA231的输入共模电压范围为0V至76V，小信号带宽为90kHz，非常适合与ADC接口，用于多通道复用数据采集系统。 CSA231的工作温度范围为 - 40°C至125°C。 CSA231高端电流检测放大器的输入共模范围为0V至76V，且与电源电压无关。这一特性允许监测低至0V的电池输出电流，并能在高于电源电压（VDD）的电压下进行高端电流检测。CSA231通过电流检测电阻监测电流，并放大电阻两端的电压。 高端电流监测不会干扰被测负载的接地路径，这使得CSA231在各种高压系统中特别有用。
商品特性
- 0V至76V输入共模范围
- 低输入失调电压8μV（典型值）
- 低增益误差0.1%（最大值）
- 增益选项：G = 10V/V、G = 20V/V、G = 50V/V、G = 100V/V
- SOIC - 8封装
- TSSOP - 8封装
应用领域
- 基站和通信设备
- 电源管理系统
- 服务器背板
- 工业控制与自动化
- 电池电流检测
