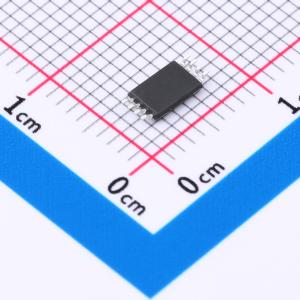

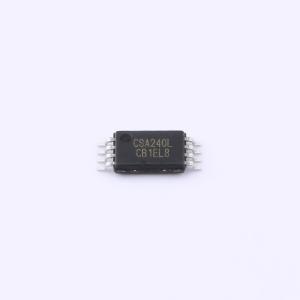

温馨提醒：图片仅供参考，商品以实物为准
CSA240LCTSSOP8
线性产品
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 最大输入偏置电压(?V) ±15 输入偏置电压典型温漂(?V/?C) ±0.6 最大增益误差(%) ±0.1 误差温漂ppm/?C ±6 共模抑制比(dB) 160 带宽(kHz) 550 静态电流(mA) 1.4
- 商品型号
- CSA240LCTSSOP8
- 商品编号
- C5359414
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -6V~80V | |
| 增益 | 20V/V | |
| 带宽 | 550kHz | |
| 输入偏置电流(Ib) | 10nA | |
| 输入失调电压(Vos) | 3uV |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 1.4mA | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 共模抑制比(CMRR) | 160dB |
商品概述
CSA240 是一款宽共模、零漂移、超高共模抑制比(CMRR)的精密电流检测放大器，其输入端具备增强 PWM 抑制功能。这种增强的 PWM 抑制功能能有效降低共模瞬变对与 PWM 信号相关的输出信号的影响。CSA240 带宽可达 550kHz 并提供多个增益版本选择：20V/V、50V/V 和 100V/V，研发人员可根据应用中预期的目标电流范围优化所需的满量程输出电压。
商品特性
- 增强型 PWM 抑制
- 出色的 CMRR：160dB DC CMRR (typ)；106dB AC CMRR at 50kHz (typ)
- 宽共模电压范围：−6V 至 80V
- 精度：
- Gain:
- Gain error: 0.10% (max)
- Gain drift: 6ppm/°C (typ)
- Offset:
- Offset voltage: ±15μV (max)
- Offset drift: 600nV/°C (max)
- Gain:
- 可供选择的增益：
- CSA240L: 20V/V
- CSA240M: 50V/V
- CSA240N: 100V/V
应用领域
- 电机控制
- 螺线管和阀门控制
- 执行器控制
- 通信设备
- BMS 系统
