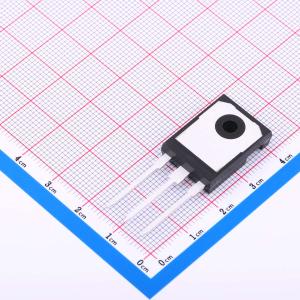

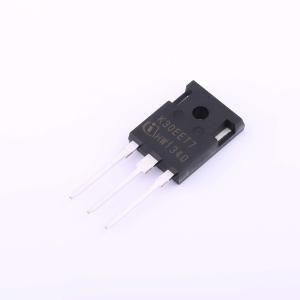

温馨提醒：图片仅供参考，商品以实物为准
IKW30N65ET7
650V 60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VCE = 650 V。IC = 30 A。极低的VCE,sat。低关断损耗。短尾电流。降低电磁干扰 (EMI)。应用：伺服驱动器。通用驱动器 (GPD)
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW30N65ET7
- 商品编号
- C5359096
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 188W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 60A | |
| 集射极饱和电压(VCE(sat)) | 1.65V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 4.3V@0.3mA | |
| 栅极电荷量(Qg) | 180nC@15V | |
| 输入电容(Cies) | 1.9nF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 62pF | |
| 反向传输电容(Cres) | 20pF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 245ns | |
| 导通损耗(Eon) | 590uJ | |
| 关断损耗(Eoff) | 500uJ | |
| 反向恢复时间(Trr) | 80ns | |
| 工作温度 | -40℃~+175℃ |
商品概述
封装引脚定义：
- 引脚C和背面 - 集电极
- 引脚E - 发射极
- 引脚G - 栅极 无铅 环保 无卤素 符合RoHS标准
商品特性
- VCE = 650V - IC = 30A - 极低的VCE,sat - 低关断损耗 - 短尾电流 - 降低电磁干扰 - 非常软且快速恢复的反并联二极管 - 最高结温Tvjmax = 175°C - 针对目标应用通过JEDEC认证 - 无铅引脚镀层；符合RoHS标准 - 完整的产品系列和PSpice模型
应用领域
- 伺服驱动器
- 通用驱动器
- 工业电源
- 工业不间断电源
- 工业开关电源
