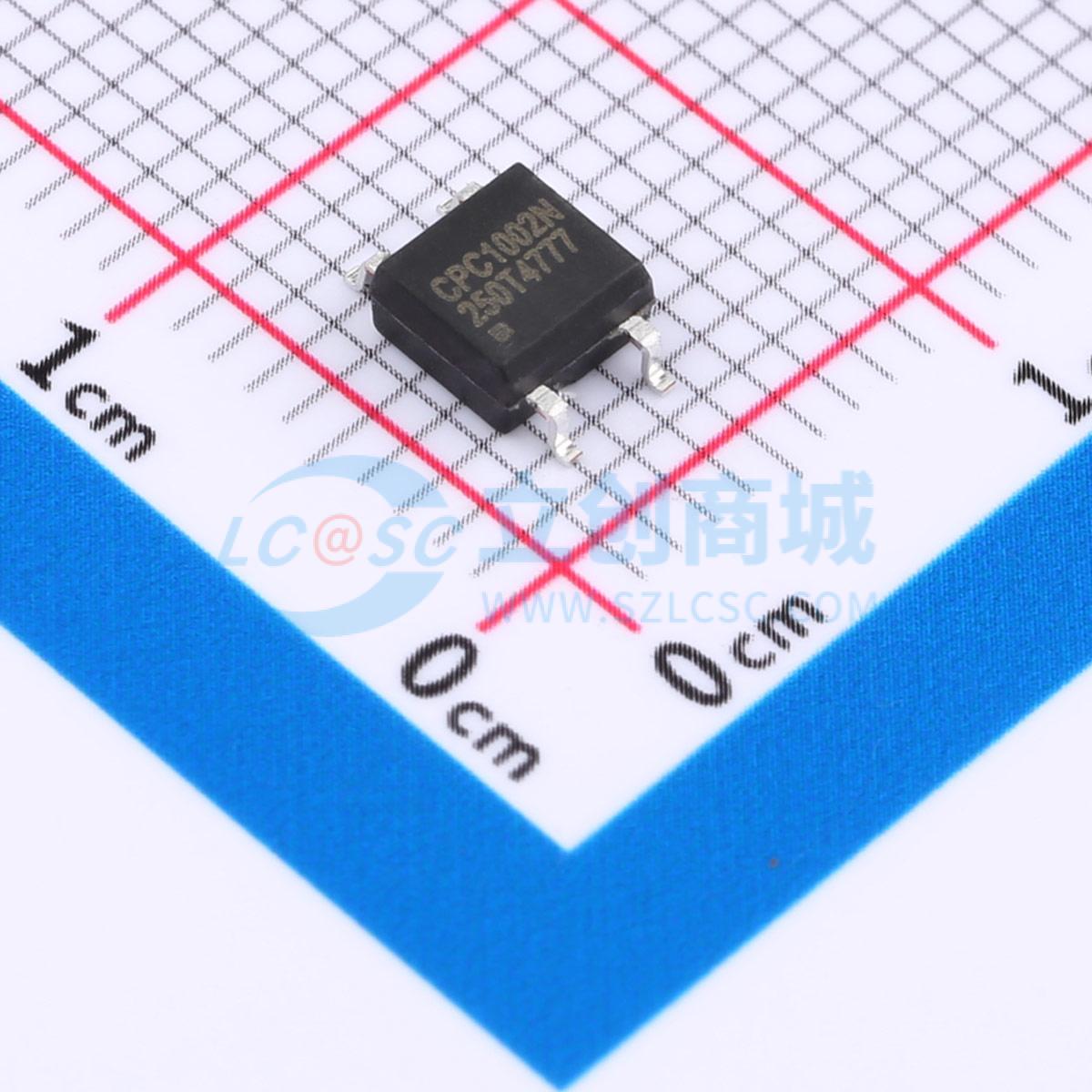

温馨提醒：图片仅供参考，商品以实物为准
CPC1002NTR
DC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CPC1002N是一款采用4引脚SOP封装的微型常开（1-Form-A）直流固态继电器，它采用光耦合MOSFET技术，可提供1500Vrms的输入输出隔离。超高效MOSFET开关和光伏管芯采用了IXYS集成电路事业部的专利OptoMOS架构。光耦合输出由输入侧的高效GaAlAs红外LED控制
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- CPC1002NTR
- 商品编号
- C5359028
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 连续负载电流 | 700mA | |
| 正向压降(Vf) | 1.2V | |
| 正向电流(If) | 2mA | |
| 导通电阻 | 550mΩ | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 1.3ms | |
| 截止时间(Toff) | 410us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 400mW |
商品特性
- 专为符合EN50130-4标准的安全系统设计
- 仅需2mA的LED电流即可工作
- 小巧的4引脚SOP封装
- TTL/CMOS兼容输入
- 高可靠性
- 无需缓冲电路，无电弧
- 1500Vrms输入/输出隔离
- 不产生EMI/RFI
- 对辐射电磁场免疫
- 适用于SMD贴片和波峰焊接
- 提供卷带包装版本
应用领域
- 安防设备
- 被动红外探测器(PIR)
- 数据信号传输
- 传感器电路仪器
- 多路复用器
- 数据采集
- 电子切换
- 输入输出子系统
- 表计（瓦时，水，气）
- 医疗设备—患者/设备隔离
