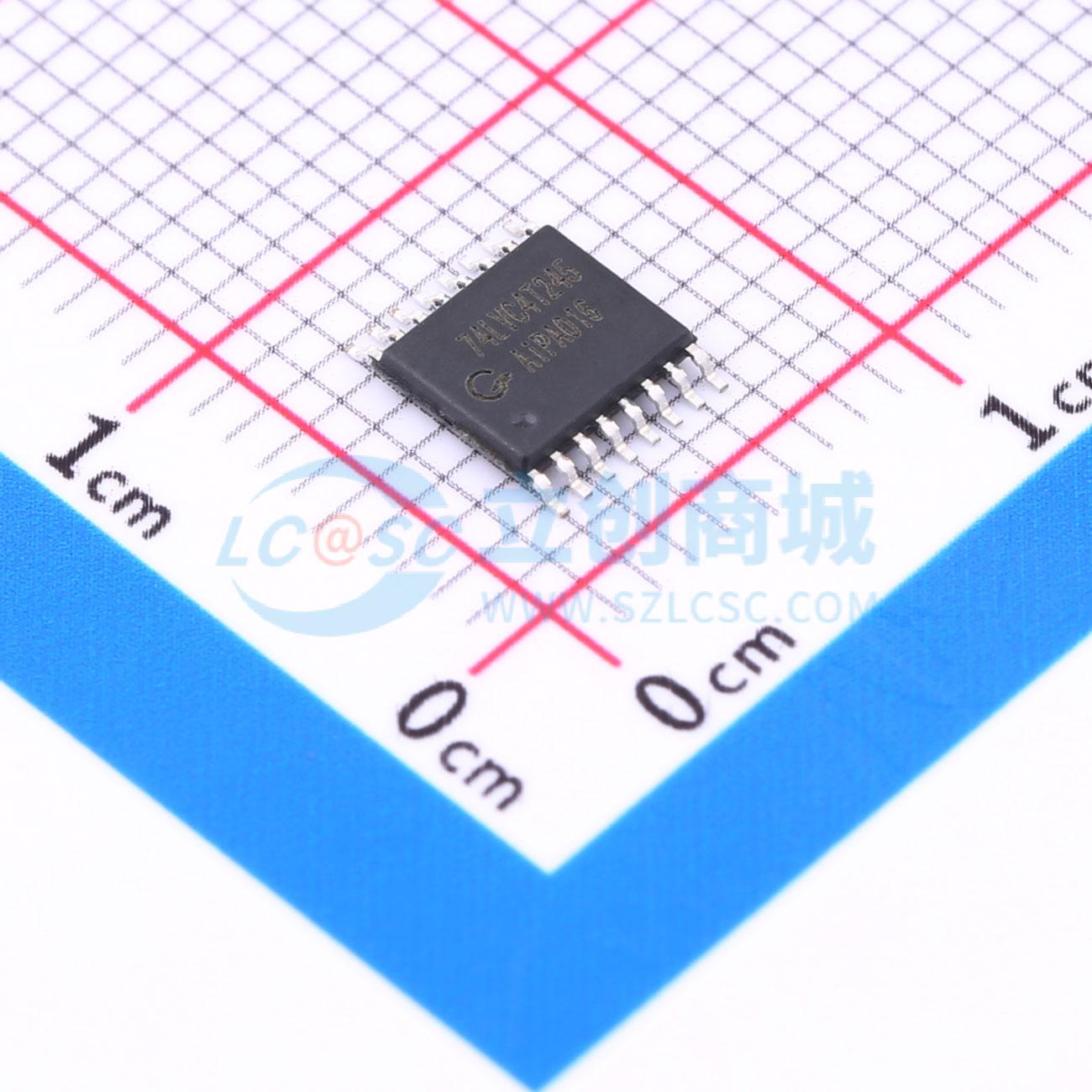

温馨提醒：图片仅供参考，商品以实物为准

AiP74LVC4T245TA16.TB

4位双电源双向电平转换收发器，具备三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: AiP74LVC4T245是一款具有三态输出的4位双电源总线收发器，可实现双向电平转换。该设备可以用作两个2位收发器或一个4位收发器。●挂起模式●±24mA输出驱动（VCC=3.0V）●输入口电压可达5.5V●低功耗：30uA最大ICC●IOFF电路可兼容局部掉电工作方式
品牌名称: I-CORE(中微爱芯)
商品型号: AiP74LVC4T245TA16.TB
商品编号: C5354848
商品封装: TSSOP16
包装方式: 管装
商品毛重: 0.115克(g)

商品参数

商品概述

AiP74LVC/LVCH4T245是具有三态输出的4位双电源转换收发器，可实现双向电平转换。该器件可用作两个2位收发器或一个4位收发器。它具有四个2位输入输出端口（nAn和nBn）、一个方向控制输入（nDIR）、一个输出使能输入（nOE）以及双电源引脚（VCC(A)和VCC(B)）。VCC(A)和VCC(B)均可在1.2V至5.5V之间的任意电压下供电，这使得该器件适用于任何低压节点（1.2V、1.5V、1.8V、2.5V、3.3V和5.0V）之间的转换。引脚nAn、nOE和nDIR参考VCC(A)，引脚nBn参考VCC(B)。nDIR为高电平时允许从nAn传输到nBn，nDIR为低电平时允许从nBn传输到nAn。输出使能输入（nOE）可用于禁用输出，从而有效隔离总线。

这些器件针对使用IOFF的部分掉电应用进行了全面规格设计。IOFF电路在器件掉电时禁用输出，防止任何损坏性的回流电流通过器件。在待机模式下，当VCC(A)或VCC(B)处于地电平（GND）时，nAn端口和nBn端口均处于高阻抗关断状态。

AiP74LVCH4T245中的有源总线保持电路将未使用或浮空的数据输入保持在有效逻辑电平。

商品特性

宽电源电压范围：
- VCC(A)：1.2V至5.5V
- VCC(B)：1.2V至5.5V
待机模式
±24mA输出驱动（VCC = 3.0V）
输入可承受高达5.5V的电压
低功耗：最大ICC为30μA
IOFF电路提供部分掉电模式操作
工作温度范围为 -40℃至 +125℃
封装信息：SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	标准CMOS
	输出类型	三态
	工作电压	1.2V~5.5V
	元件数	2
	每个元件位数	-
	通道类型	双向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	30uA
	传播延迟(tpd)	-
	功能特性	-
