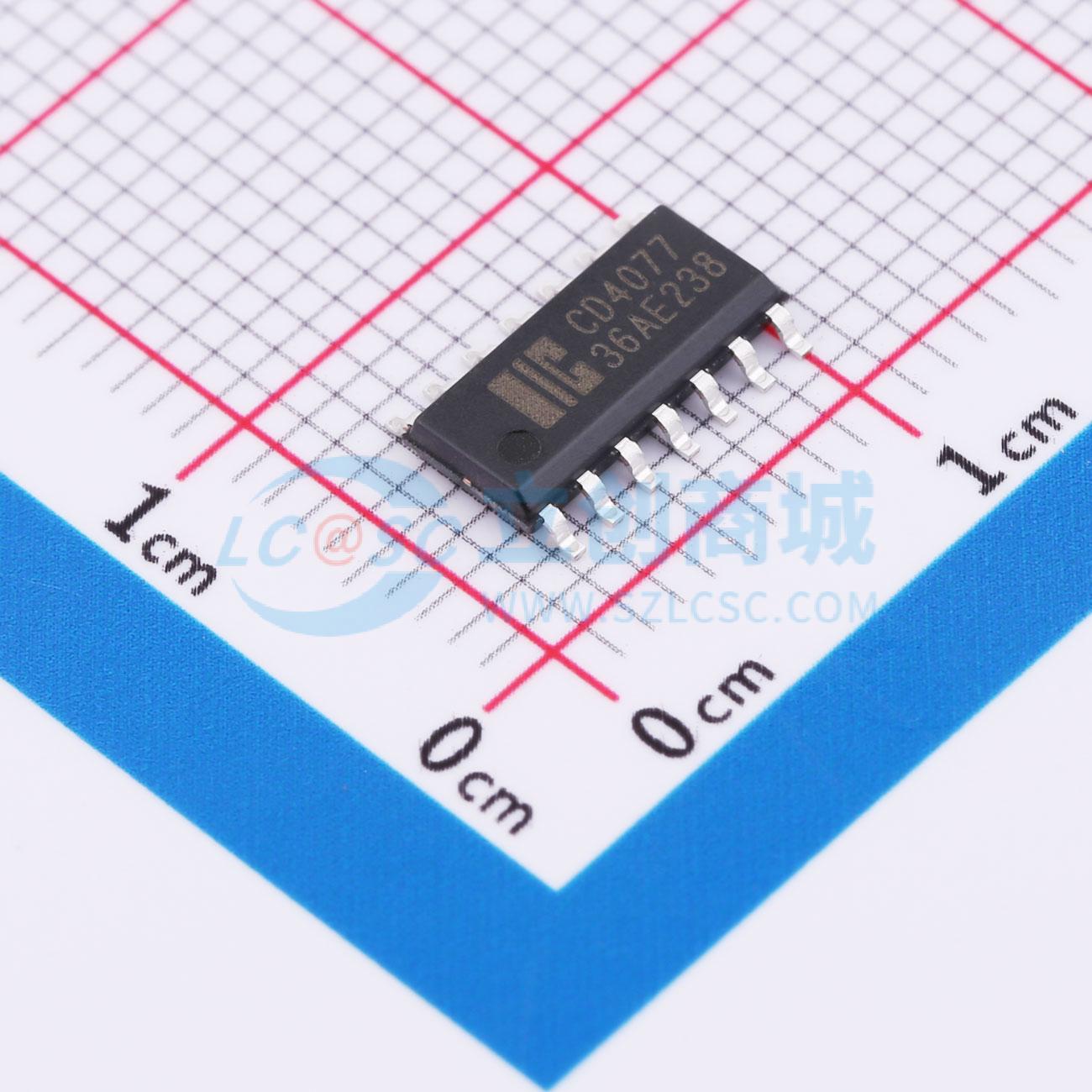

CD4077SA14.TB
四2输入异或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款四2输入异或非门。输出经过完全缓冲，对输出阻抗具有最高的抗噪能力和模式不敏感性。在推荐的3V至15V VDD电源电压范围内工作，参考VSS（通常为地）。未使用的输入必须连接到VDD、VSS或另一个输入。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4077SA14.TB
- 商品编号
- C5354854
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 同或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 5V；15V；10V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 100ns@15V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CD4077是一款四路2输入同或门。输出端采用完全缓冲设计，以实现最高的抗噪能力，并且对输出阻抗的模式不敏感。该器件在3V至15V（相对于VSS，通常为地）的推荐VDD电源电压范围内工作。未使用的输入端必须连接到VDD、VSS或另一个输入端。
商品特性
- 宽电源电压范围：3V至15V
- 全静态操作
- 5V、10V和15V参数额定值
- 标准化的对称输出特性
- 工作温度范围：-40°C至+125°C
- 封装信息：DIP14、SOP14、TSSOP14
