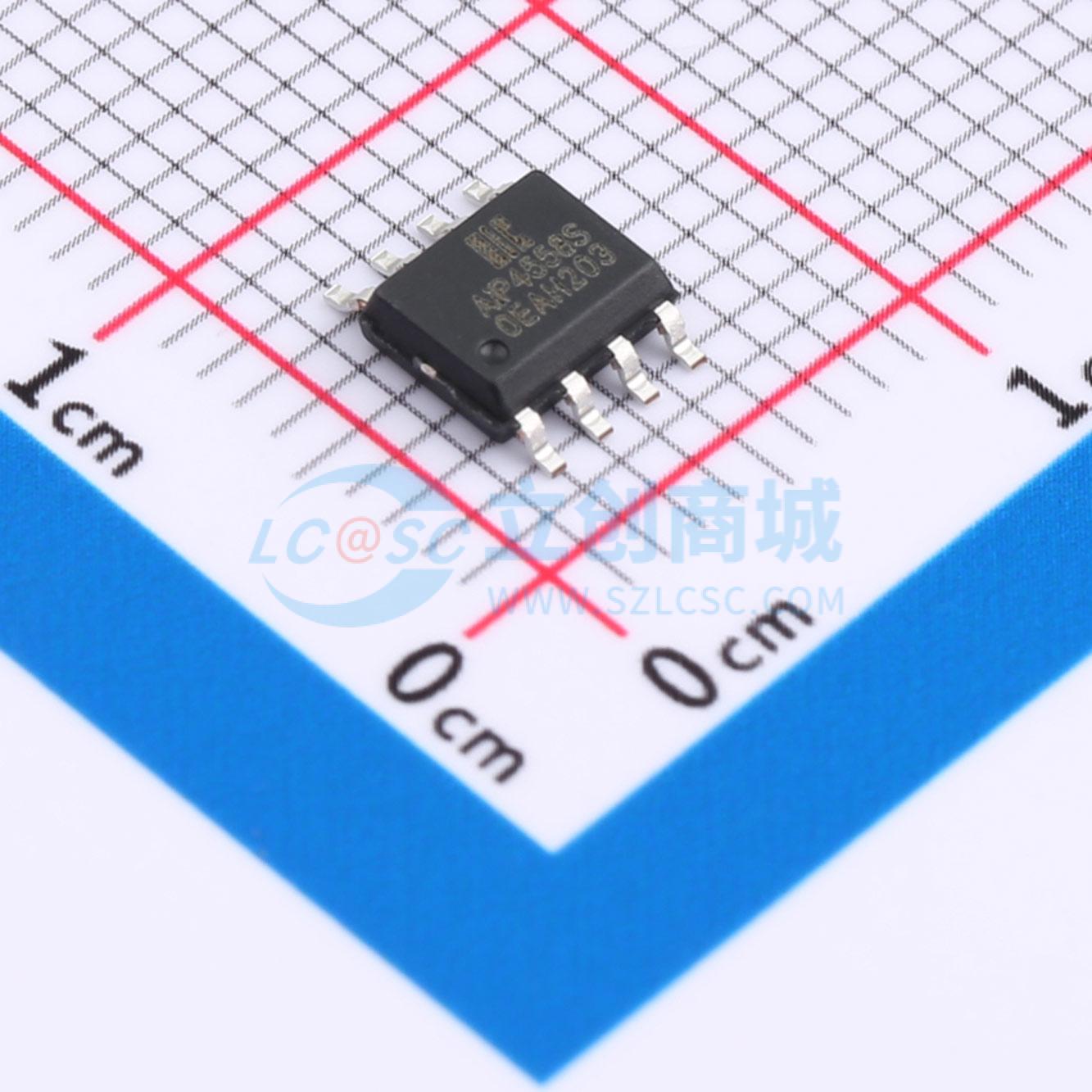

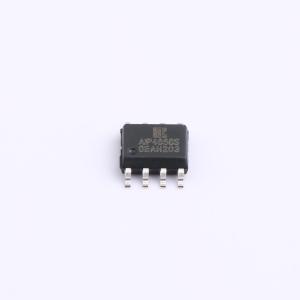

温馨提醒：图片仅供参考，商品以实物为准
AiP4558SSA8.TR
双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内部由两个独立、高增益、内置频率补偿的通用运算放大器组成。可以在电源电压范围很宽的单电源下使用，也可以使用双电源供电。内置频率补偿使得电路无需外部元件就可稳定工作。宽的共模输入电压范围和无闩锁特性使这个电路适用于电压跟随器、直流增益部件、工业控制及其他所有常规运算放大器之中。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP4558SSA8.TR
- 商品编号
- C5354867
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 150nA | |
| 输入失调电流(Ios) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 2.8mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿 |
商品概述
AiP4558S内部集成了两个独立、高增益且内置频率补偿的通用运算放大器。该器件可在宽电源电压范围的单电源或双电源配置下工作。内置频率补偿确保了电路无需外部元件即可稳定运行。其宽广的共模输入电压范围和无闩锁特性使其适用于电压跟随器、直流增益单元、工业控制以及其他所有常规运算放大器应用场景。
商品特性
- 宽广的共模和差分电压范围
- 无需外部频率补偿
- 低功耗
- 单位增益带宽：3MHz（典型值）
- 放大器间增益与相位匹配良好
- 低噪声：典型值 8 nV/√Hz
- 封装形式：SOP8/DIP8/SIP8
