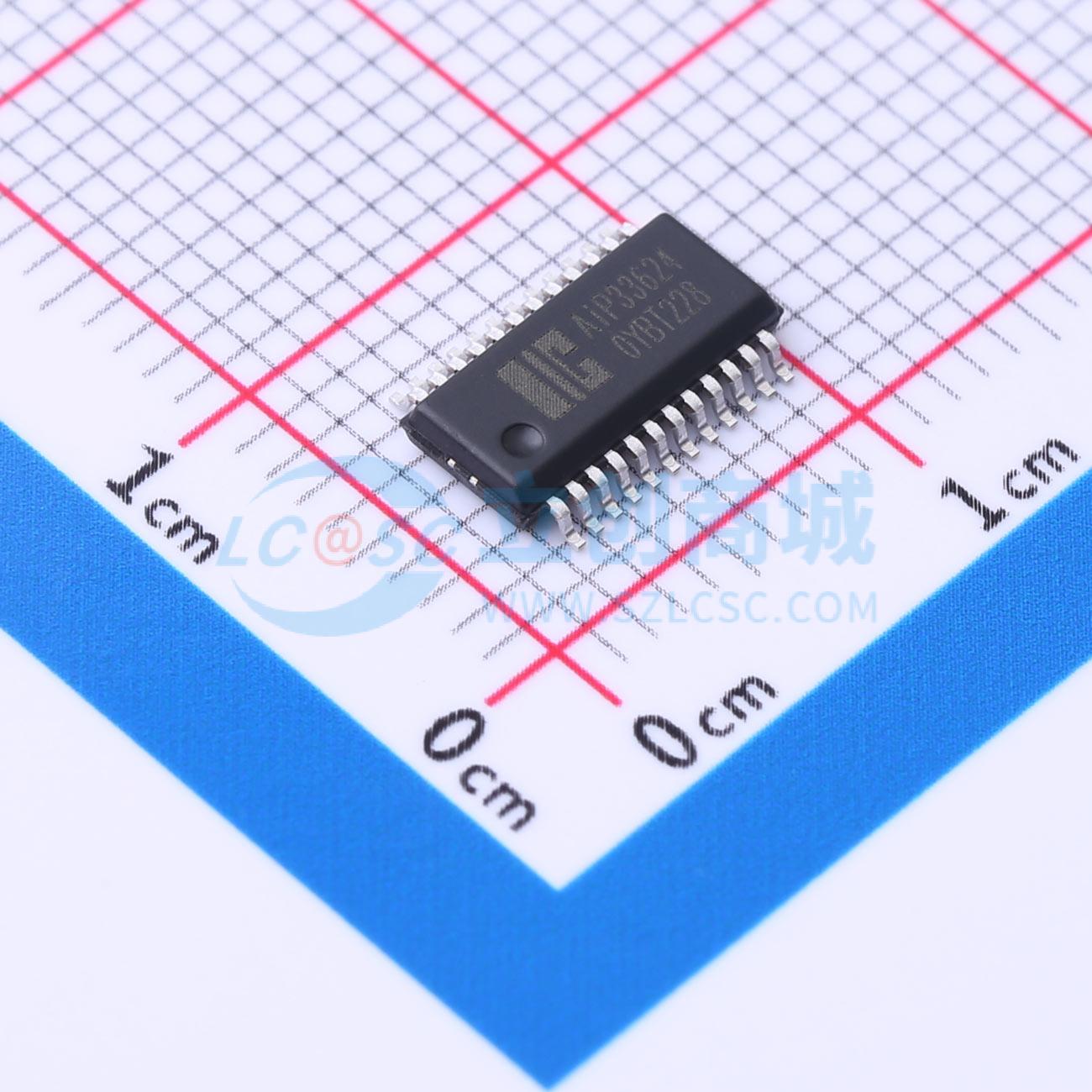

温馨提醒：图片仅供参考，商品以实物为准
AIP33624VB24.TR
2线串口共阴极10段8位恒流LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款 8×10 点阵恒流 LED 驱动芯片。可广泛应用于各种单色调光 LED 显示系统，或 RGB 全彩 LED 显示系统。每颗 LED 都可以通过 8bit 数据控制输出有效时间占空比，从而对每个 LED 单独进行 256 级辉度调节。芯片集成 MCU 接口，可以通过类 IIC 通信协议的两线串行接口受主控 IC 控制。集成 LED 消隐功能，可有效避免拖影等异常显示问题发生。在提供更多显示功能的情况下，其指令集可兼容传统恒压型 LED 产品，方便软件工程师进行程序快速移植，缩短方案开发周期。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP33624VB24.TR
- 商品编号
- C5354861
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
AiP33624是一款8×10点阵恒流LED驱动芯片。每颗LED都可以通过8位数据控制输出有效时间占空比，从而对每个LED单独进行256级辉度调节。芯片集成MCU接口，可以通过类I²C通信协议的两线串行接口受主控IC控制。该芯片集成LED消隐功能，可有效避免拖影等异常显示问题发生。在提供更多显示功能的情况下，其指令集可兼容传统恒压型LED产品，方便软件工程师进行程序快速移植，缩短方案开发周期。
商品特性
- 典型工作电压4.5~5.5V
- 8路共阴极LED点阵驱动
- 10路阳极恒流驱动，最大输出电流30mA
- 支持最大8×10矩阵扫描，共80颗LED
- 指令集兼容传统恒压型LED产品，方便程序快速移植，缩短方案开发周期
- 单点调节，每点支持256级辉度调节
- 整体调节，整个点阵同步的32级恒流调节
- 两线串行接口
- 内置RC振荡器
- 内置上电复位电路
- 内置低电压复位电路
- 内置消隐电路
- 封装形式：SOP24、SSOP24、ESSOP24、QFN24(4×4)
