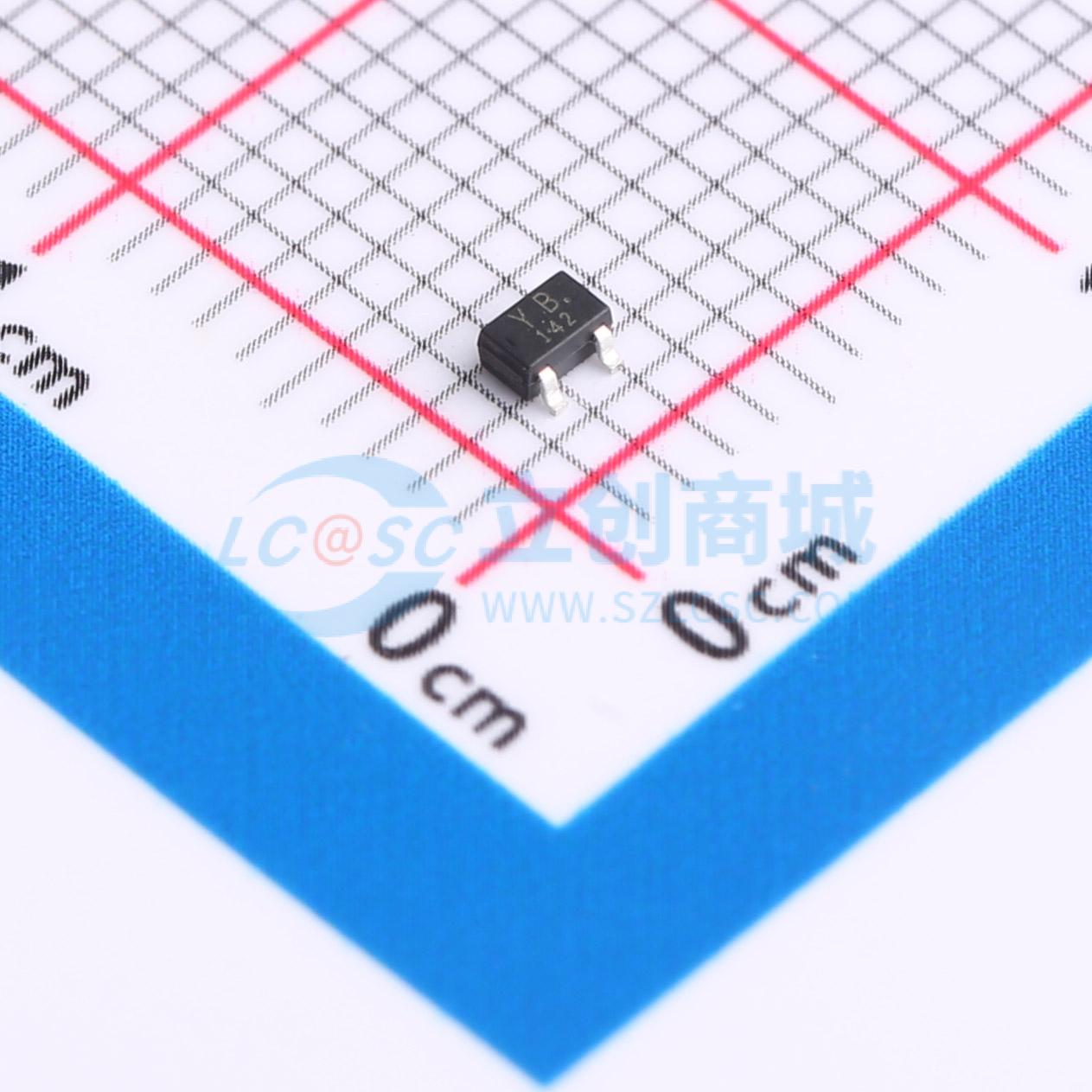

温馨提醒：图片仅供参考，商品以实物为准
RN2302,LF
50V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：AEC-Q101合格。 集成偏置电阻减少了所需的外部部件数量，从而减小系统尺寸并缩短组装时间。 提供具有各种电阻的晶体管，以适应各种电路设计。 与RN1301至RN1306互补。应用：开关。 逆变器电路
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- RN2302,LF
- 商品编号
- C5349734
- 商品封装
- USM
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 100mW | |
| 晶体管类型 | PNP | |
| 直流电流增益(hFE) | 50 | |
| 射基极击穿电压(Vebo) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 2.4V | |
| 最大输入电压(VI(off)) | 1.5V | |
| 输入电阻 | 10kΩ | |
| 电阻比率 | 1 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 300mV | |
| 特征频率(fT) | 200MHz | |
| 集电极截止电流(Icbo) | 100nA |
商品特性
- 通过AEC-Q101认证
- 集成偏置电阻减少了所需的外部元件数量，从而减小系统尺寸并缩短组装时间。
- 提供多种阻值的晶体管，以适应各种电路设计。
- 与RN1301至RN1306互补
应用领域
- 开关逆变器电路
- 接口电路
- 驱动电路
