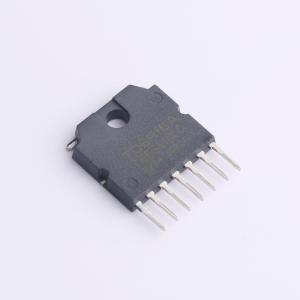

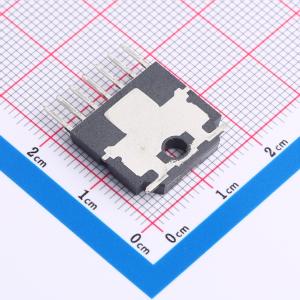

TB6568KQ(O,8)
全桥直流电机驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB6568KQ是一款全桥直流电机驱动IC，其输出功率晶体管采用MOS工艺。低导通电阻的MOS工艺和PWM控制可实现高热效率的直流电机驱动。通过IN1和IN2可选择四种运行模式：顺时针（CW）、逆时针（CCW）、短路制动和停止
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6568KQ(O,8)
- 商品编号
- C5349736
- 商品封装
- HSIP-7
- 包装方式
- 管装
- 商品毛重
- 3.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 1.5A | |
| 峰值电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~45V | |
| 导通电阻 | 550mΩ | |
| 静态电流(Iq) | 2.5mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
TB6568KQ是一款全桥直流电机驱动IC，其输出功率晶体管采用MOS工艺。 低导通电阻MOS工艺和PWM控制可实现高热效率的直流电机驱动。 可通过IN1和IN2选择四种运行模式：顺时针（CW）、逆时针（CCW）、短路制动和停止。
商品特性
- 电源电压：50 V（最大值）
- 输出电流：3 A（最大值）
- 输出导通电阻：0.55 Ω（典型值）
- PWM控制
- 顺时针/逆时针/短路制动/停止模式
- 过流关断电路（ISD）
- 过压关断电路（VSD）
- 热关断电路（TSD）
- 欠压锁定电路（UVLO）
- 防止直通电流的死区时间
