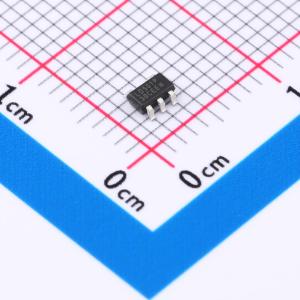

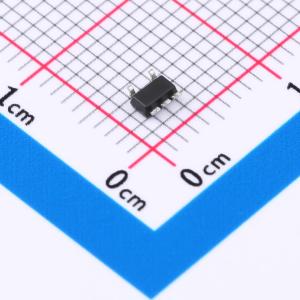

温馨提醒：图片仅供参考，商品以实物为准
LD501PCSOT-30
3V 250mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压范围(V) 2.2-5.5 输出电压(V) 3 输出压差 150 最大输出电流(mA) 250 电源抑制比(dB) 70 均方根噪声(?Vrms) 15.5 静态电流(?A) 12 工作温度范围 -40℃~125℃·
- 商品型号
- LD501PCSOT-30
- 商品编号
- C5349831
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | 70dB | |
| 压差 | 150mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 12uA | |
| 噪声 | 13.5uVrms | |
| 功能特性 | 使能控制；短路保护；内置软启动；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LD501是一款超低噪声、低压差线性稳压器，其工作电压范围为2.2 V至5.5 V，并支持最大150 mA (LD501L)、200 mA (LD501M)或250 mA (LD501P)的输出电流。LD501压差很小：150 mA负载条件下，LD501系列压差为70 mV (LD501L)，200 mA负载时为94 mV (LD501M)，250 mA负载时为118 mV (LD501P)，这使得LD501可以在宽输入电压范围内高效率工作。得益于优化的电路拓扑结构，LD501在没有旁路电容的情况下可以实现超低噪声性能，这使得LD501非常适合噪声或空间敏感的射频应用场景。LD501还可在不影响电源抑制比(PSRR)性能和负载突变性能的前提下实现超低噪声性能。此外，LD501具备的低工作电流指标：170 μA (LD501L)、200 μA (LD501M)或229 μA (LD501P)使LD501非常适用于采用电池供电的便携式设备中。LD501支持1 μF、±30%的陶瓷电容作为输入和输出电容，这可以满足同时对高性能和小尺寸有需求的应用。LD501能够提供超过32个固定输出电压选项，范围从1.1 V到5.0 V。LD501还支持短路保护和热过载保护，支持SOT23-5封装，可满足各种便携式电源应用的需求。
商品特性
- 超低噪声：VOUT = 3.3 V: 13.5 μV；VOUT = 1.1 V: 9.5 μV
- 输入电压范围：2.2 V至5.5 V
- PSRR: 74 dB @ 10 kHz
- 最大输出电流：150 mA (LD501L)；200 mA (LD501M)；250 mA (LD501P)
- 低静态电流：IGND = 12 μA 当 IOUT = 0 mA；IGND = 170 μA 当 IOUT = 150 mA (LD501L)；IGND = 200 μA 当 IOUT = 200 mA (LD501M)；IGND = 229 μA 当 IOUT = 250 mA (LD501P)
- 低断电电流：0.25 μA
- 低压差：VDROPOUT = 70 mV 当 IOUT = 150 mA (LD501L)；VDROPOUT = 94 mV 当 IOUT = 200 mA (LD501M)；VDROPOUT = 118 mV 当 IOUT = 250 mA (LD501P)
- 初始精度：±1%
- 总体精度：±2.5%
- 省去噪声旁路电容
- 支持限流保护，过温保护
- 支持EN管脚
- SOT23-5封装
应用领域
- 射频、VCO、PLL供电
- 手机系统
- 数字摄像头
- 便携式产品
- 医疗设备
