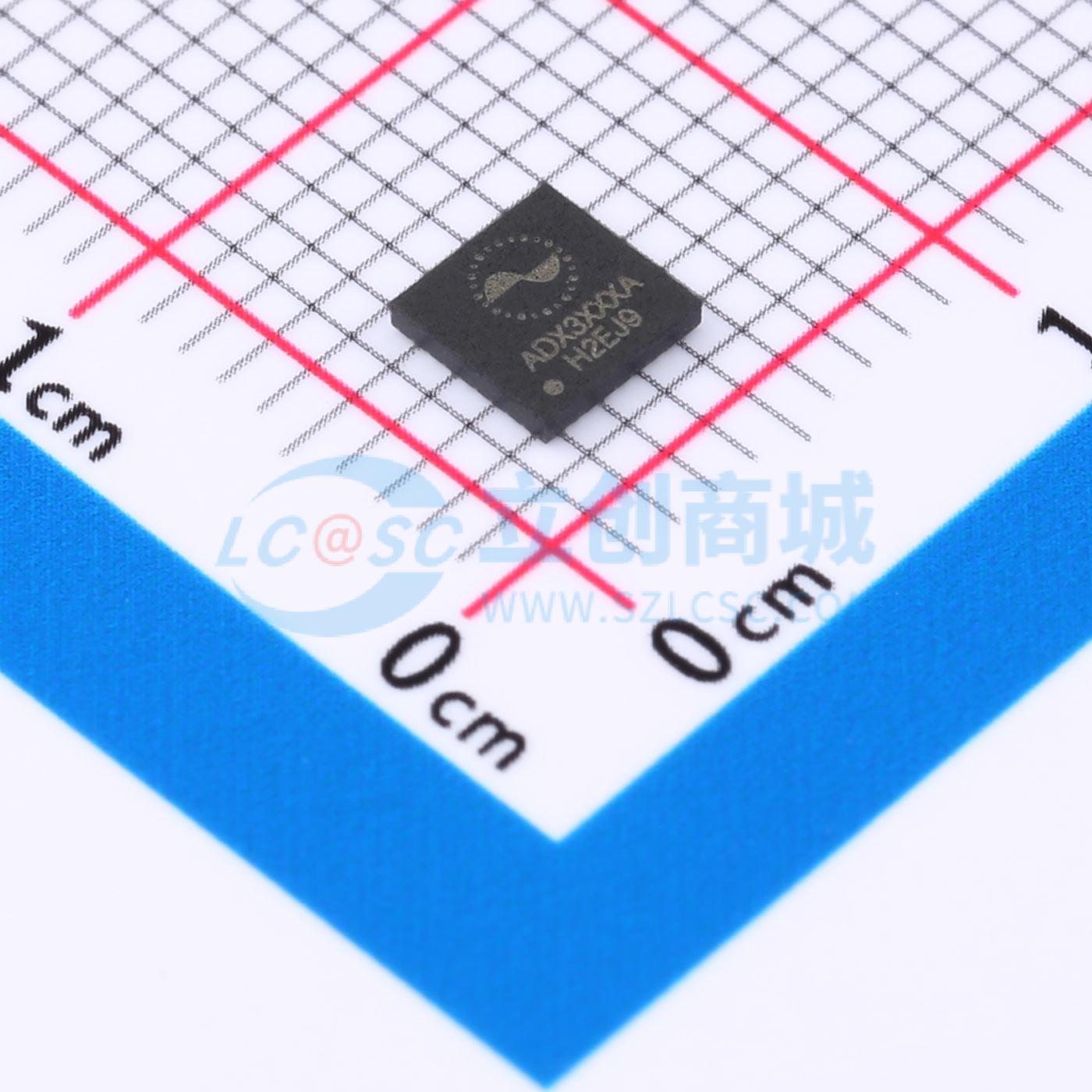

温馨提醒：图片仅供参考，商品以实物为准

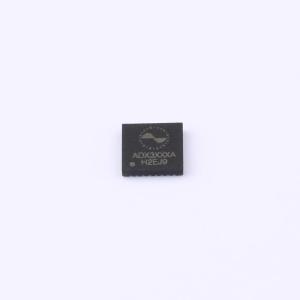

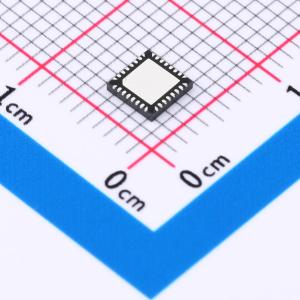

ADX3202QAQFN32
内置可编程增益放大器（PGA）的低功耗、双通道、24bit 同步采样模数转换器（ADC）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、双通道、24位、同时采样模数转换器，内置可编程增益放大器（PGA），适用于汽车电池管理系统（BMS）。
- 商品型号
- ADX3202QAQFN32
- 商品编号
- C5349829
- 商品封装
- QFN-32
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 125Hz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 106dB |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 512kHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 16kHz；125Hz | |
| 静态电流 | 3.5uA |
商品概述
ADX320Q/ADX3202Q 是一款单/双通道、同步采样、24 位、ΔΣ 模数转换器 (ADC)，具有宽动态范围、低功耗和缓冲模拟输入，非常适合汽车电池管理系统 (BMS)。ADC 输入可直接与用于双向电池电流测量的分流电阻、用于高压测量的电阻分压器网络或温度传感器（如热敏电阻或模拟输出温度传感器）相连。各个 ADC 通道可根据传感器输入独立配置。低噪声、可编程增益放大器 (PGA) 提供 1 至 12 的增益，用于放大低电平信号。该器件具有全局斩波模式，可消除温度和时间引起的失调漂移。此外，该器件集成了失调和增益校准寄存器，有助于消除信号链误差。器件集成了低漂移的 2.4V 或 4.2V 基准源和精密振荡器，可减小印刷电路板 (PCB) 面积。数据输入、数据输出和寄存器映射可选循环冗余校验 (CRC)，以确保通信完整性。
商品特性
- AEC-Q100 认证
- 工作温度范围：-40°C 至 125°C
- 两个带片上 PGA 的高分辨率 ADC
- 数据速率：125SPS 至 16kSPS
- 可编程增益：1、2、3、4、6、8 或 12
- 输入偏置电流：最大 100pA
- 电源：单极性或双极性
- 模拟电源：2.7V 至 5.5V；数字电源：1.65V 至 3.6V
- 内部偏置放大器
- 用于传感器检测的烧断电流
- 灵活的电源模式：高分辨率模式、高速模式
- 内置振荡器和基准源
- 电源监控器、内部温度传感器、振荡器故障检测、超量程检测
- 灵活的掉电、待机模式
- SPI 兼容串行接口，超时复位
- 通信循环冗余校验 (CRC)、校验和
- 支持 ADC 数据 FIFO，减少外部设备轮询时间以节省功耗
- 功能安全
- QFN-32 封装
应用领域
- 电池管理系统
- 数据采集系统
- 电池测试设备
- 电表：商用和家用
- 断路器
- 储能系统
- 温度测量
