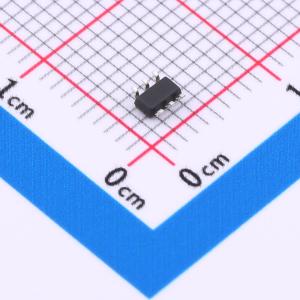

温馨提醒：图片仅供参考，商品以实物为准

SM5200

500mA线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 500mA 线性锂离子电池充电器，SOT23-6 封装，支持 USB 和适配器电源，热反馈调节充电电流
品牌名称: HICHON(海川)
商品型号: SM5200
商品编号: C5345584
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

SM5200 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其 SOT 封装与较少的外部元件数目使得 SM5200 成为便携式应用的理想选择。SM5200 可以适合 USB 电源和适配器电源工作。

由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 或者 20mA 时，SM5200 将自动终止充电循环。

当输入电压（交流适配器或 USB 电源）被拿掉时，SM5200 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。也可将 SM5200 置于停机模式，以而将供电电流降至 40uA。SM5200 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。

商品特性

高达 500mA 的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
直接从 USB 端口给单节锂离子电池充电
精度达到±1%的 4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
2 个充电状态开漏输出引脚
2.9V 涓流充电器件版本
软启动限制了浪涌电流
C/10 充电终止
采用 6 引脚 SOT - 23 封装
待机状态下的供电电流为 40uA
用于单节锂离子电池

应用领域

蜂窝电话
PDA
MP3 播放器充电座
蓝牙应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6.5V
	最大充电电流	500mA
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	40uA
