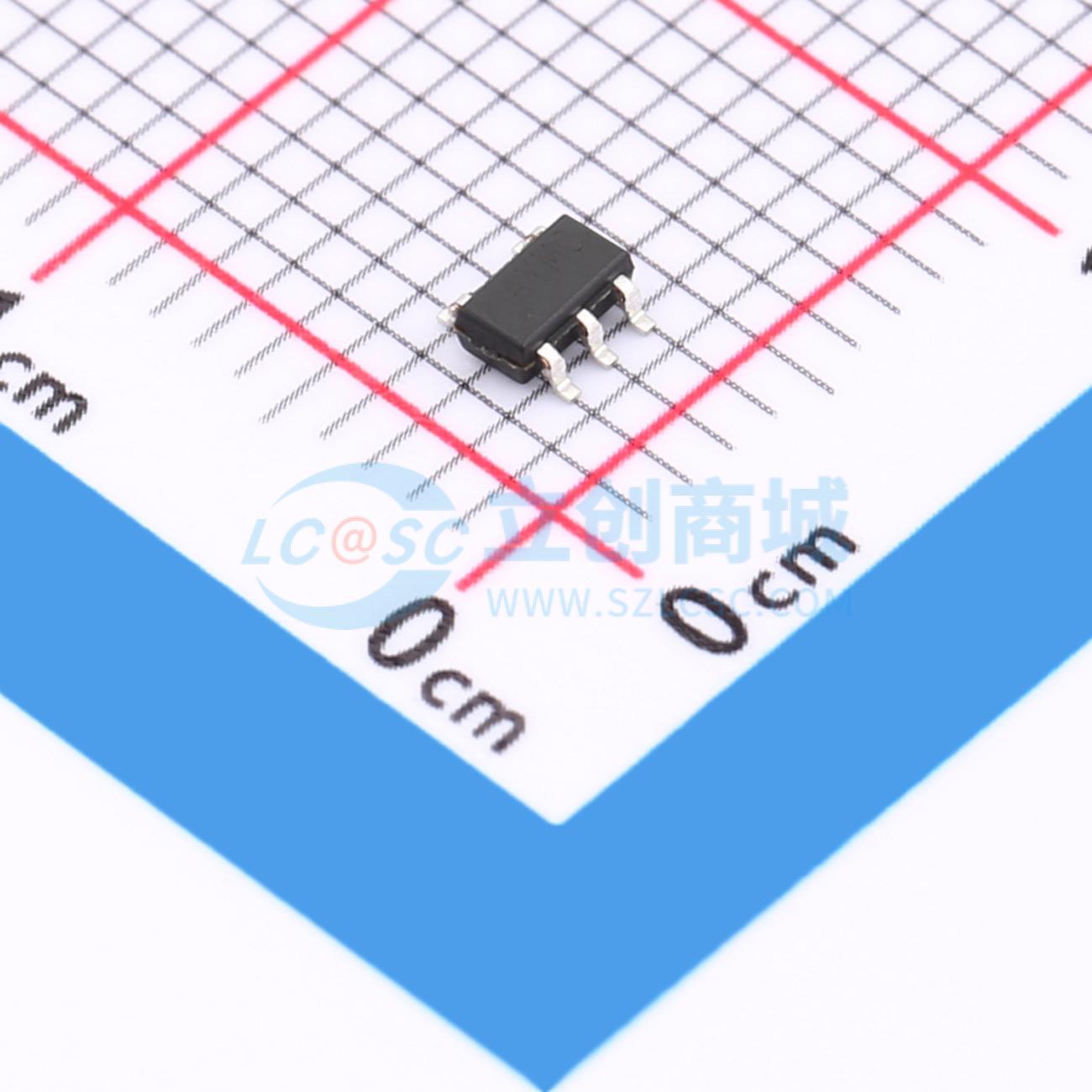

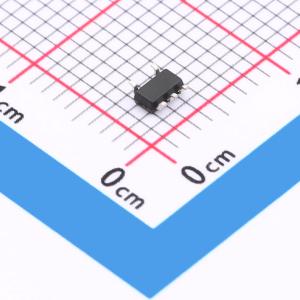

SM5701_5.0V
同步升压DC变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM5701系列产品是一款低功耗高效率、低纹波、工作频率高的PFM控制升压DC-DC变换器。仅需3个外部元器件即可完成低输入的电池电压输入,适用于1~3个干电池的电子设备、数码相机、电子词典、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA等手持电子设备。
- 品牌名称
- HICHON(海川)
- 商品型号
- SM5701_5.0V
- 商品编号
- C5345602
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5V | |
| 输出电压 | 5V | |
| 输出电流 | 800mA | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
SM5701系列产品是一款低功耗高效率、低纹波、工作频率高的PFM控制升压DC-DC变换器。SM5701系列产品仅需要3个外部元器件，即可完成低输入的电池电压输入。
商品特性
- 最高效率：94%
- 最高工作频率：300KHz
- 低静态电流：17μA
- 输出电压：1.8V~5.2V（步进0.1V）
- 输出精度：±2.5%
- 输入电压：0.9V~5V
- 低纹波，低噪声
- SOT23-3/SOT23/SOT23-5/SOT89-3/TO92封装
应用领域
- 1~3个干电池的电子设备
- 数码相机
- 电子词典
- LED手电筒
- LED灯
- 血压计
- MP3
- 遥控玩具
- 无线耳机
- 无线鼠标键盘
- 医疗器械
- 防丢器
- 汽车防盗器
- 充电器
- VCR
- PDA等手持电子设备
