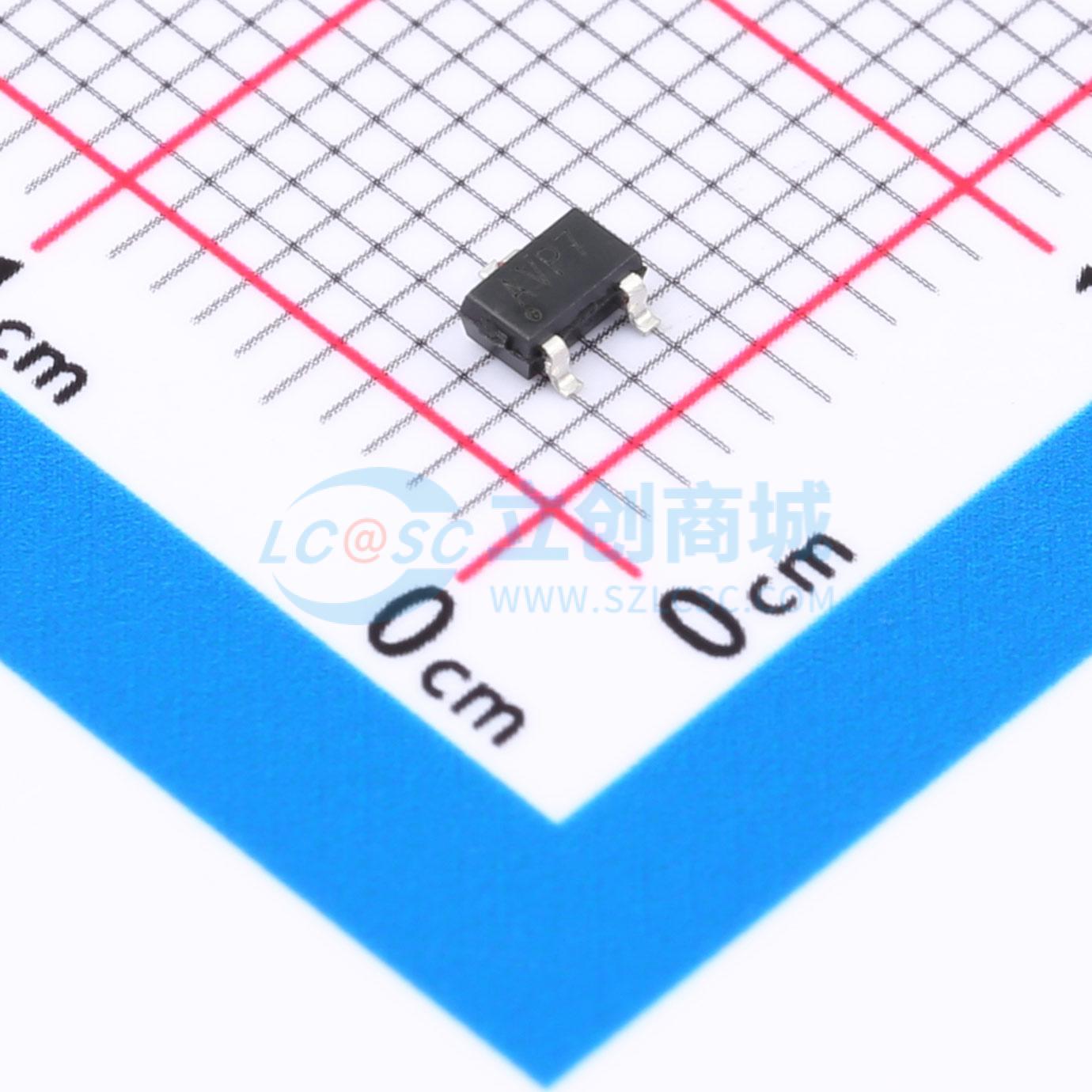

温馨提醒：图片仅供参考，商品以实物为准
SM5701_2.2V
DC-DC 开关稳压器IC(SM5701_2.2V)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM5701系列产品是一款低功耗高效率、低纹波、工作频率高的PFM控制升压DC-DC变换器。仅需3个外部元器件即可完成低输入的电池电压输入,适用于1~3个干电池的电子设备、数码相机、电子词典、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA等手持电子设备。
- 品牌名称
- HICHON(海川)
- 商品型号
- SM5701_2.2V
- 商品编号
- C5345596
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~6.5V | |
| 输出电压 | 2.2V | |
| 输出电流 | 800mA | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | -；- |
商品概述
SM5701 系列产品是一款低功耗高效率、低纹波、工作频率高的PFM 控制升压DC-DC 变换器。 SM5701 系列产品仅需要3 个外部元器件，即可完成低输入的电池电压输入。
商品特性
- 最高效率：94%
- 最高工作频率：300KHz
- 低静态电流：17μA
- 输出电压：1.8V~5.2V （步进0.1V）
- 输出精度：±3%
- 输入电压：0.9V~6.5V
- 低纹波，低噪声
- 小体积封装SOT23-3L/SOT23-3B/SOT23-5L/SOT89-3L/TO-92
应用领域
- 1~3 个干电池的电子设备
- 数码相机、电子词典
- LED 手电筒、LED 灯
- 血压计、MP3、遥控玩具
- 无线耳机、无线鼠标键盘、医疗器械
- 防丢器、汽车防盗器、充电器VCR、PDA 等手持电子设备
