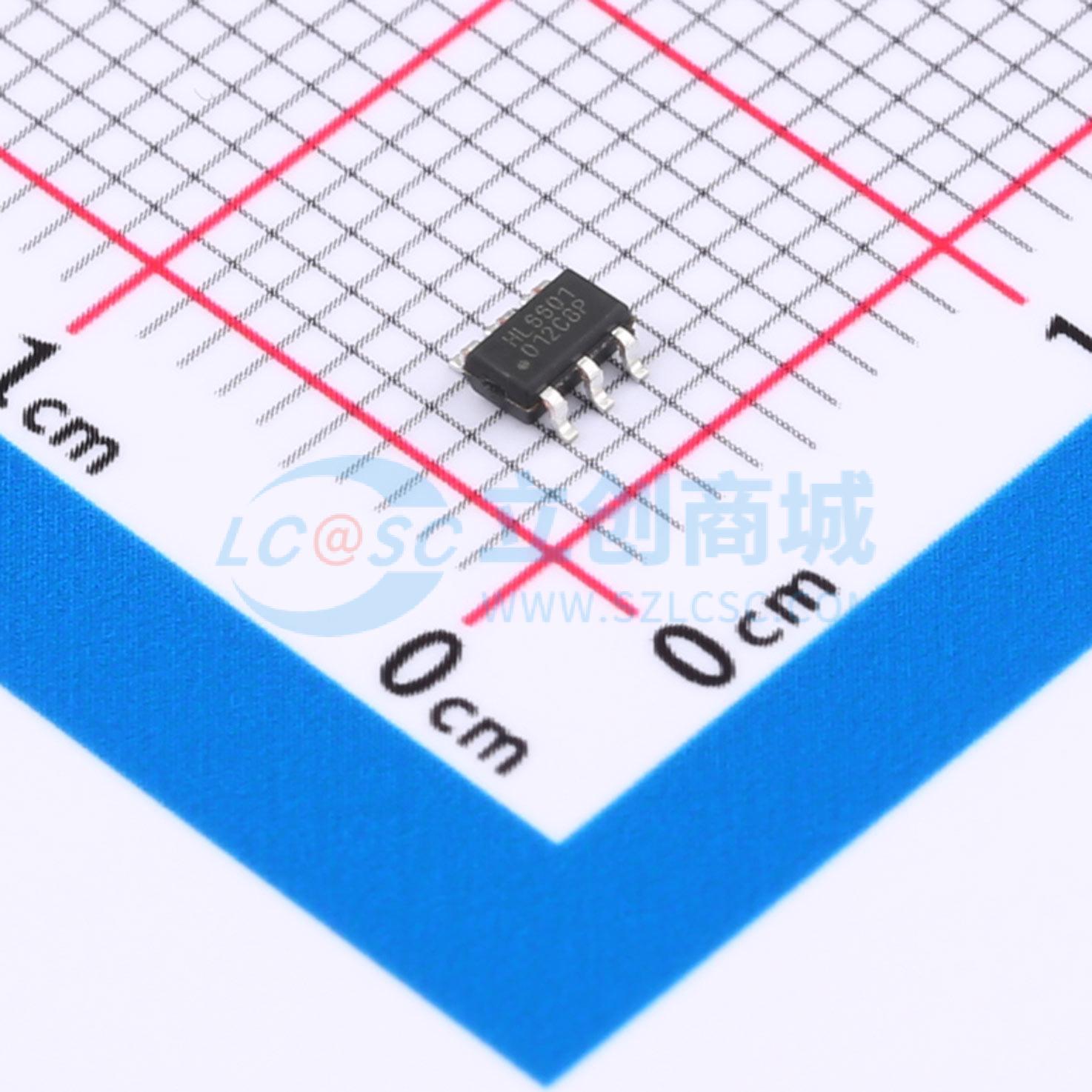

温馨提醒：图片仅供参考，商品以实物为准
HL6601

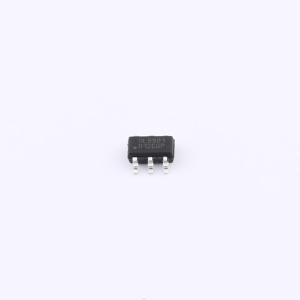

快充协议IC(HL6601)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成多种 USB 输出端口快充协议芯片，支持 QC3.0/2.0、FCP、AFC 等协议，自动检测设备类型和协议切换，通过 FB 引脚控制输出电压
- 品牌名称
- HICHON(海川)
- 商品型号
- HL6601
- 商品编号
- C5345595
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 3.3V~5.5V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | - | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 75uA |
商品概述
HL6601 是一款集成多种用于 USB 输出端口的快充协议芯片，支持的多种协议包括 HVDCP QC3.0/QC2.0(Quick Charge) ClassA/ClassB(36W),FCP，AFC，Apple 2.4A， BC1.2 以及三星 2.0A 等。HL6601 支持自动检测设备类型和充电协议切换，自动响应快充协议请求；HL6601 通过调节 FB 的 Source/Sink 电流来控制输出电压。
商品特性
- 支持 QC2.0,3.0 Class A 和 Class B
- 兼容高压快充的手机（华为 FCP）
- 兼容低压快充的手机（华为 SCP）
- 支持 APPLE 2.4A
- 支持 BC1.2: D+ 与 D- 短接
- 支持三星 2.0A
- QC_EN 可配置快充协议请求的最高电压为 20V/12V/9V/5V
- 低静态功耗 70μA
- SOT23-6 封装
应用领域
- 车充，旅充
- USB 面版
- USB 插座
- 其他 USB Type-A 功率输出设备
