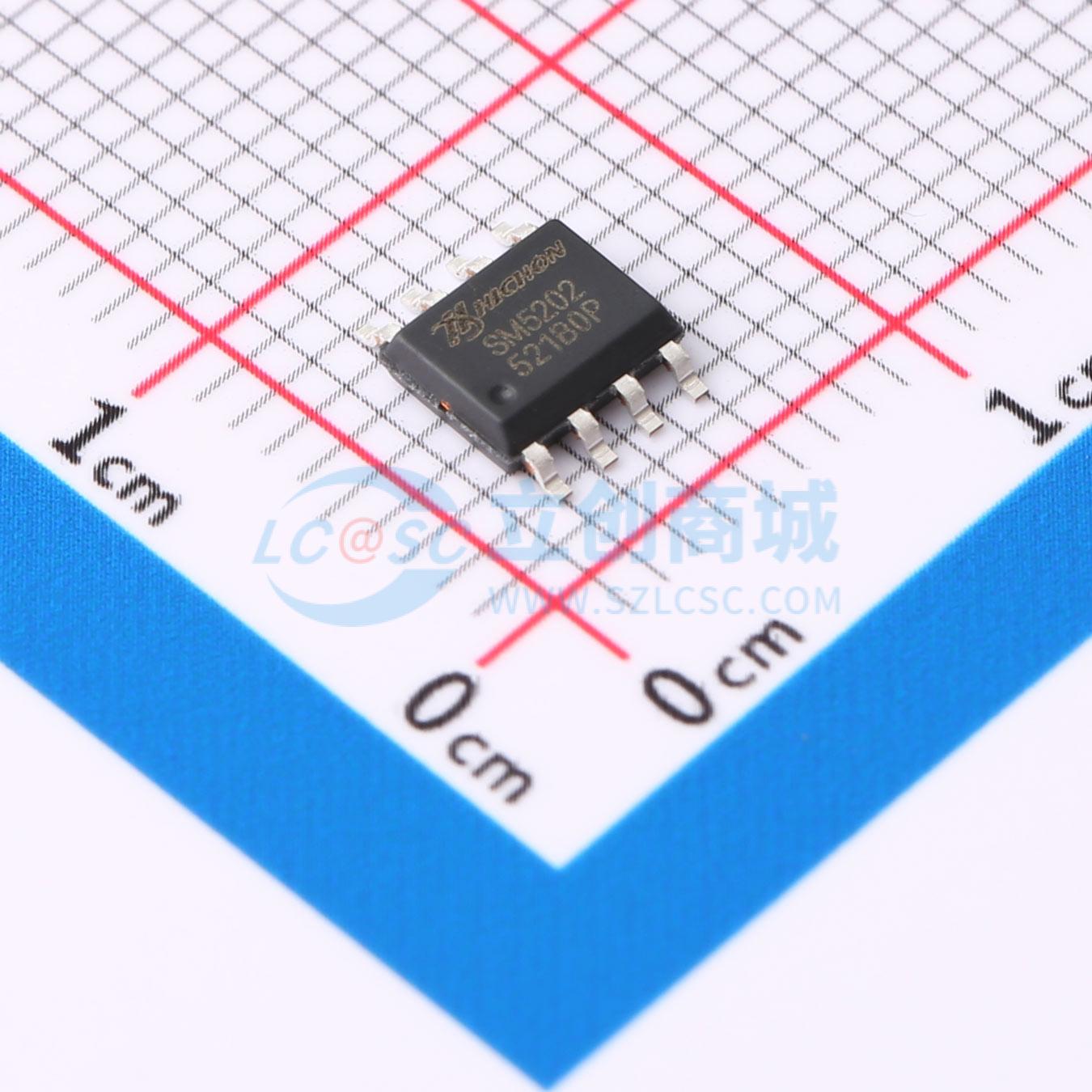

温馨提醒：图片仅供参考，商品以实物为准
SM5202
12V耐压防反接及OVP功能1A锂电池线性充电芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12V 耐压防反接锂电池充电芯片，功能类似 SM5202C，支持热调节和充电状态指示
- 品牌名称
- HICHON(海川)
- 商品型号
- SM5202
- 商品编号
- C5345586
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~7.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 45uA |
商品概述
SM5202 是一款完整的采用恒定电流/恒定电压的单节锂电池线性充电器，并带有锂电池正负极反接保护功能，可以保护芯片和用户安全。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，SM5202 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，SM5202 自动进入一个低电流状态，将电池漏电流降至 2μA 以下。也可将 SM5202 置于停机模式，从而将供电电流降至 45uA。SM5202 的其它特点包括充电电流监控器、欠压闭锁、过压保户、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
商品特性
- 锂电池正负极反接保护
- 高达 1A 的可编程充电电流
- 无需 MOSFET、检测电阻器或隔离二极管
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
- 直接从 USB 端口给单节锂离子电池充电
- 精度达到±1%的 4.2V 预设充电电压
- 用于电池电量检测的充电电流监控器输出
- 自动再充电
- 充电输入电压过压保护
- 2.9V 涓流充电
- 软启动限制了浪涌电流
- C/10 充电终止
- ESOP8/EMSOP8/DFN2X2 - 8L 封装
应用领域
- 移动电话
- PDA
- MP3 播放器
- 充电座
- 蓝牙应用
- 其他手持设备
