温馨提醒：图片仅供参考，商品以实物为准

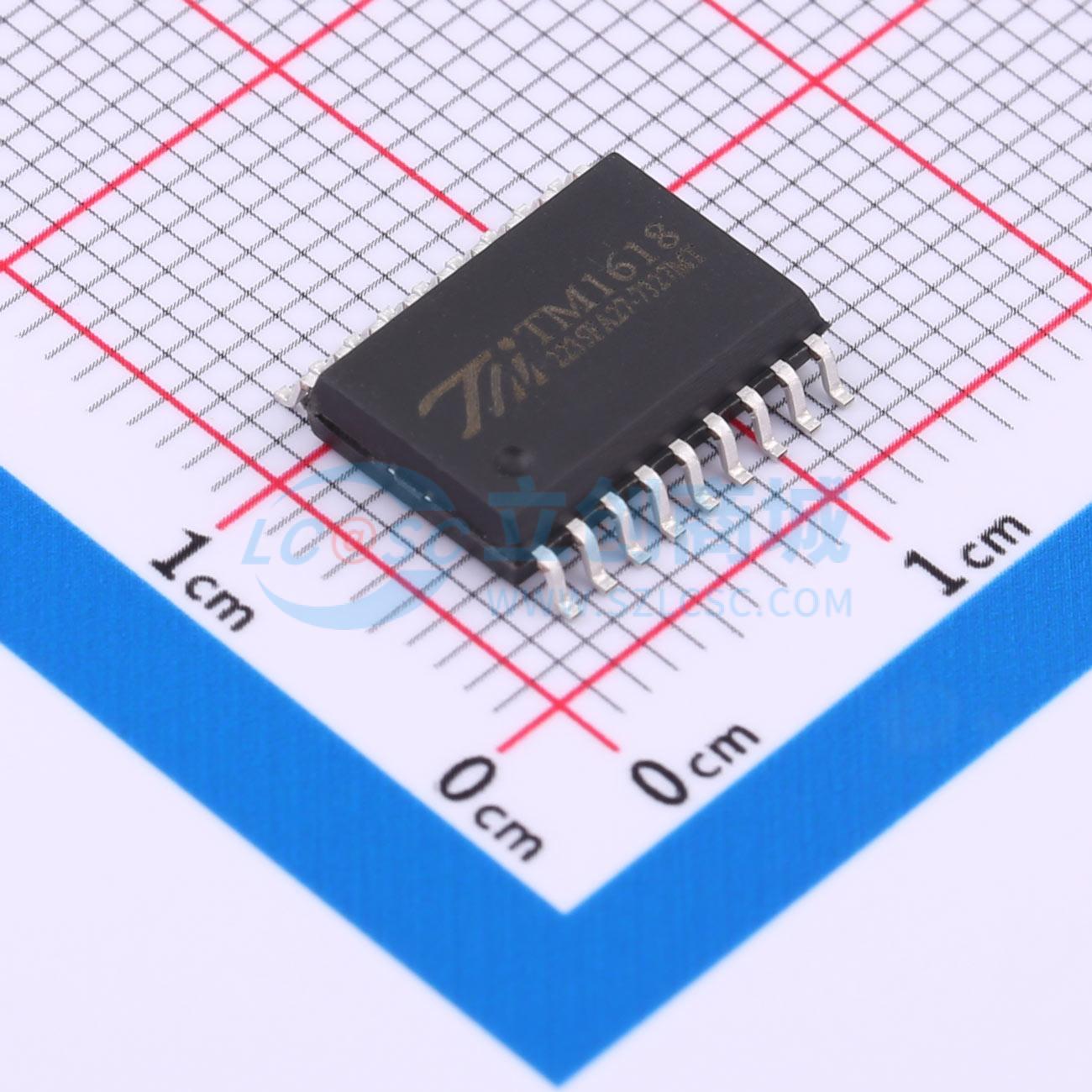

TM1618(TA1323C)
TM1618(TA1323C)新版本
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、机顶盒、电子称、智能电表等数码管或LED显示设备。
- 品牌名称
- TM(天微)
- 商品型号
- TM1618(TA1323C)
- 商品编号
- C5337148
- 商品封装
- SOP-18
- 包装方式
- 管装
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x5位；8段x4位；6段x6位；5段x7位 | |
| 接口类型 | - | |
| 工作电压 | - | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | 内部复位功能；BCD输入锁存功能；PWM调光 | |
| 工作温度 | -40℃~+80℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1618是一种集成MCU数字接口、数据锁存器、LED驱动和键盘扫描电路的LED显示驱动控制专用集成电路。它适用于驱动数码管或LED显示设备。
商品特性
- 采用CMOS工艺
- 支持多种显示模式（7段×5位 ~ 8段×4位）
- 最大支持5×1矩阵按键
- 具备8级占空比可调的辉度调节电路
- 提供串行接口（CLK, STB, DIO）
- 采用内置RC振荡方式
- 内置上电复位电路
- 内置数据锁存电路
- 抗干扰能力强
- 提供SOP18和DIP18封装形式
应用领域
- 智能热水器
- 微波炉
- 洗衣机
- 空调
- 电磁炉
