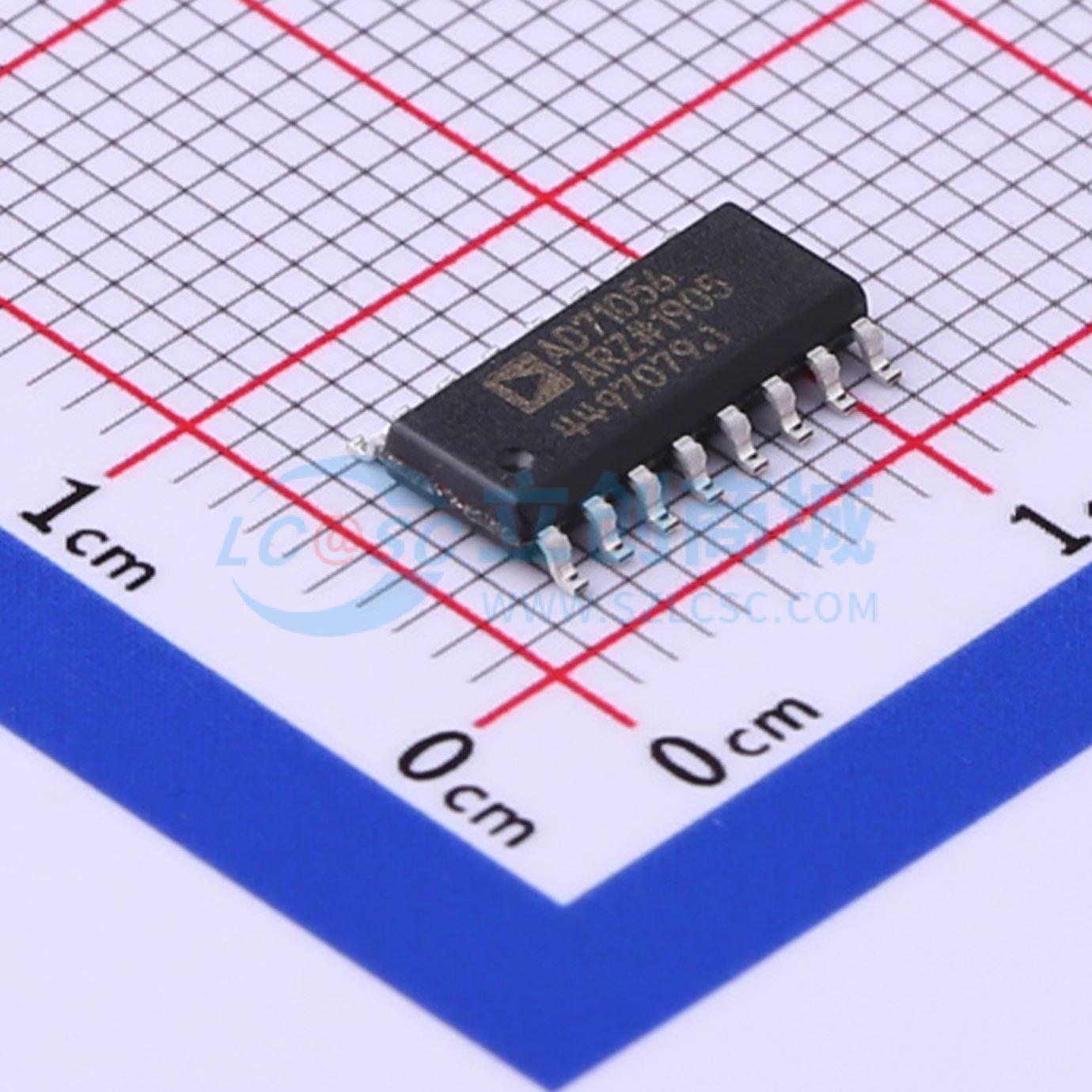

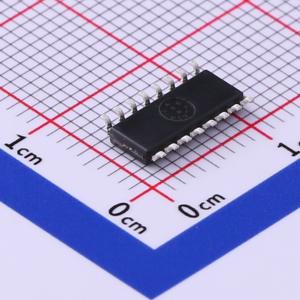

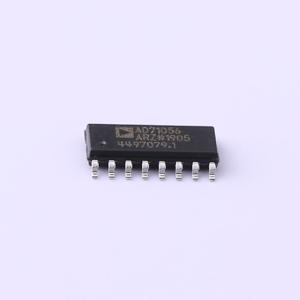

AD71056ARZ-RL

AD71056是一款高精度电能计量IC，具备精确的振荡器电路，可为芯片提供时钟源。AD71056无需外部晶体或谐振器，从而降低了使用该IC构建电表的总体成本。该芯片可直接与分流电阻连接。 AD71056的规格超出了IEC62053 - 21标准中规定的精度要求。 AD71056中仅有的模拟电路存在于Σ - Δ ADC和基准电路中。所有其他信号处理，如乘法和滤波，均在数字域中进行。这种方法在长时间和极端环境条件下都能提供出色的稳定性和精度。 AD71056通过低频输出F1和F2提供平均有功功率信息。这些输出可直接驱动机电计数器或与MCU连接。高频CF逻辑输出非常适合用于校准，可提供瞬时有功功率信息。 AD71056在VDD电源引脚处设有电源监控电路。直到VDD上的电源电压达到约4 V时，AD71056才会启动。如果电源电压降至4 V以下，AD71056仍保持不工作状态，且F1、F2和CF输出处于非激活模式。 内部相位匹配电路可确保电压和电流通道实现相位匹配，电流通道中的HPF可消除直流偏移。内部无负载阈值可确保在无负载时AD71056不会出现潜动现象。 该器件采用16引脚窄体SOIC封装。

• 片上振荡器作为时钟源
• 高精度，支持50 Hz/60 Hz的IEC62053 - 21标准
• 在500:1的动态范围内误差小于0.7%
• 通过频率输出（F1、F2）提供平均有功功率
• 高频输出（CF）用于校准并提供瞬时有功功率
• 逻辑输出（REVP）可指示潜在的接线错误或负功率
• 可直接驱动机电计数器和两相步进电机（F1、F2）
• 专用ADC和DSP在环境条件和时间变化较大时仍能提供高精度
• 片上电源监控
• 片上潜动保护（无负载阈值）
• 片上2.45 V基准（典型值为20 ppm/°C），具备外部过驱动能力
• 单5 V电源，低功耗（典型值为20 mW）
• 低成本CMOS工艺
