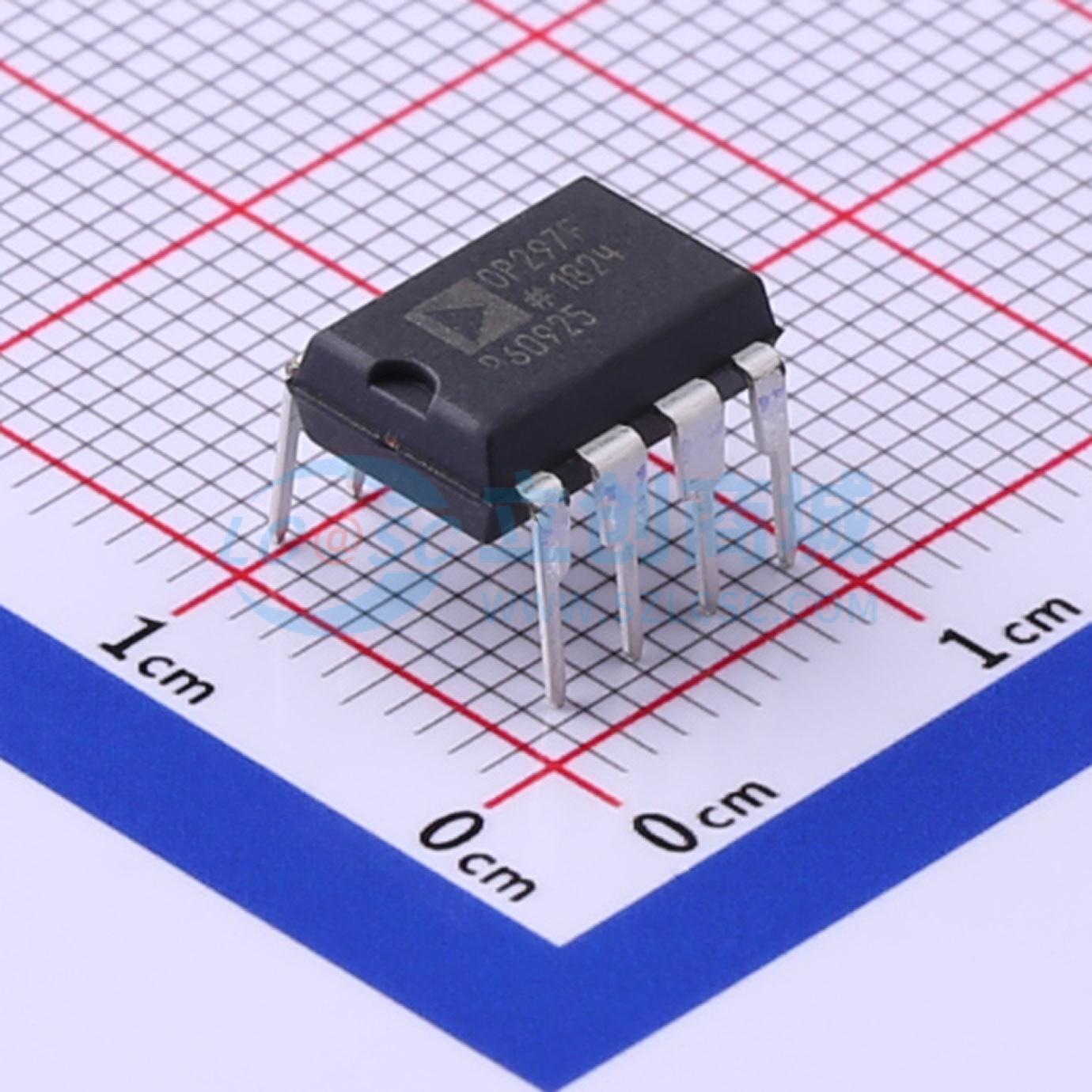

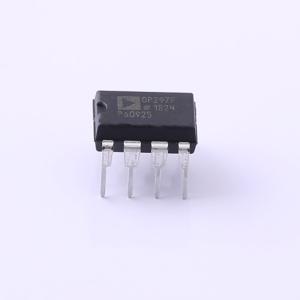

OP297FPZ
低偏置电流、精密（双通道）运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OP297是首款将精密性能集成于节省空间的行业标准8引脚SOIC封装的双运算放大器。精密性能、低功耗和极低输入偏置电流的结合，使双路OP297在众多应用中都能发挥作用。OP297的精密性能包括极低失调（小于50μV）和低漂移（小于0.6μV/°C）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP297FPZ
- 商品编号
- C578050
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.982克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 500kHz | |
| 输入偏置电流(Ib) | 35pA | |
| 输入失调电压(Vos) | 100uV | |
| 共模抑制比(CMRR) | 135dB | |
| 压摆率(SR) | 0.15V/us | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 静态电流(Iq) | 525uA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee ~ Vcc) | 2V~20V；-20V~-2V | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 噪声密度(eN) | 17nV/√Hz@1000Hz | |
| 输入失调电流(Ios) | 35pA |
商品概述
OP297是首款将精密性能集成于节省空间的行业标准8引脚SOIC封装中的双运算放大器。精密性能、低功耗和极低输入偏置电流的结合，使双OP297在众多应用中表现出色。 OP297的精密性能包括极低失调（小于50 μV）和低漂移（小于0.6 μV/°C）。开环增益超过2000 V/mV，确保在所有应用中都具有高线性度。 超过120 dB的共模抑制比可消除共模信号引起的误差，这能最大程度减少电池供电系统中失调电压的变化。OP297的电源电流低于625 μA。 OP297采用具有偏置电流消除功能的超β输入级，可在所有温度下保持皮安级偏置电流。在25 °C时，OP297的输入偏置电流低于100 pA，每个放大器的输入偏置电流低于450 pA。该器件可在低至±2 V的电源电压下工作。 结合了精密性能、低功耗和低偏置电流，OP297非常适合多种应用，包括仪表放大器、对数放大器、光电二极管前置放大器和长期积分器。
商品特性
- 低失调电压：最大50 μV
- 低失调电压漂移：最大0.6 μV/°C
- 极低偏置电流：最大100 pA
- 非常高的开环增益：最小2000 V/mV
- 低电源电流（每个放大器）：最大625 μA
- 可在±2 V至±20 V电源下工作
- 高共模抑制比：最小120 dB
应用领域
- 应变计和电桥放大器
- 高稳定性热电偶放大器
- 仪表放大器
- 光电流监测器
- 高增益线性放大器
- 长期积分器/滤波器
- 采样保持放大器
- 峰值检测器
- 对数放大器
- 电池供电系统
