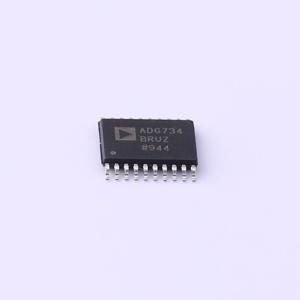

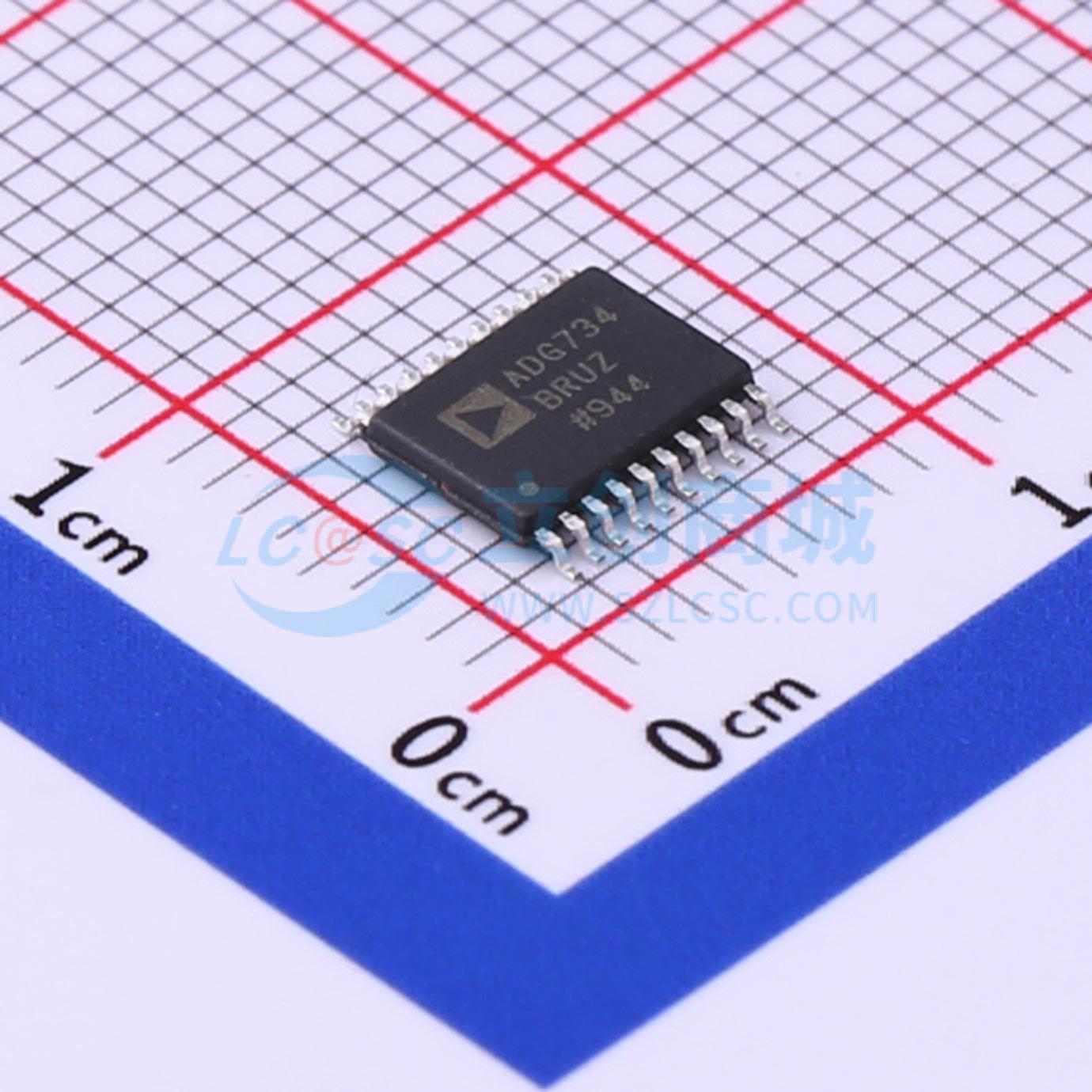

ADG734BRUZ-REEL7

ADG734 三/四通道SPDT开关

描述: 低电压CMOS设备，包含四个独立可选的SPDT开关。适用于数据采集系统、通信系统等。
品牌名称: ADI(亚德诺)
商品型号: ADG734BRUZ-REEL7
商品编号: C578048
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.126克(g)

商品参数

商品概述

ADG733和ADG734是低压CMOS器件，分别包含三个和四个可独立选择的单刀双掷（SPDT）开关。低功耗以及1.8 V至5.5 V单电源和±2.5 V双电源的工作电源范围，使ADG733和ADG734非常适合电池供电的便携式仪器。所有通道均具有先断后通的开关动作，可防止在切换通道时出现瞬间短路。ADG733上的EN输入用于使能或禁用该器件。禁用时，所有通道均断开。这些2选1多路复用器/单刀双掷开关采用增强型亚微米工艺设计，在实现低功耗的同时，还具备高开关速度、极低的导通电阻、高信号带宽和低泄漏电流。导通电阻仅为几欧姆，各开关之间的导通电阻匹配良好，并且在整个信号范围内非常平坦。这些器件可以双向工作，输入信号范围可扩展至电源电压。 ADG733提供小型TSSOP和QSOP封装，而ADG734提供小型TSSOP封装。

商品特性

1.8 V至5.5 V单电源
±2.5 V双电源
2.5 Ω导通电阻
0.5 Ω导通电阻平坦度
100 pA泄漏电流
19 ns开关时间
三通道单刀双掷：ADG733
四通道单刀双掷：ADG734
小型TSSOP和QSOP封装
低功耗
TTL/CMOS兼容输入

应用领域

数据采集系统
通信系统
继电器替代
音频和视频切换
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	导通电阻(Ron)	2.5Ω
	工作电压	1.8V~5.5V；-2.5V~2.5V
	导通电容(Con)	34pF

	属性	参数值
	导通时间(ton)	19ns
	关闭时间(toff)	7ns
	带宽	200MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；无毛刺切换
