LTC3894EFE#PBF

150V 低IQ降压DC/DC控制器，具备100%占空比能力

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 100% 占空比能力的 150V 低 IQ 降压型 DC/DC 控制器
品牌名称: ADI(亚德诺)
商品型号: LTC3894EFE#PBF
商品编号: C580815

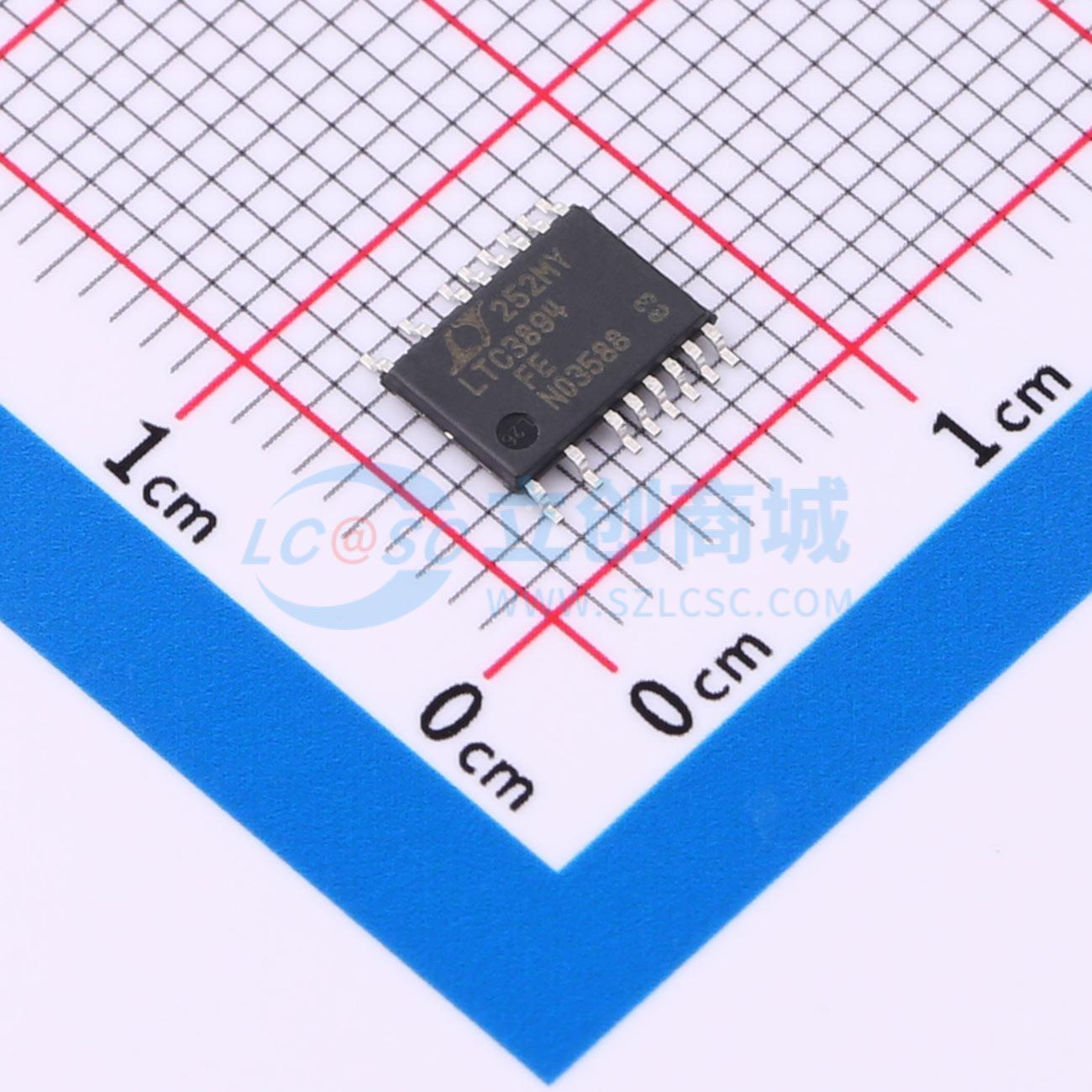

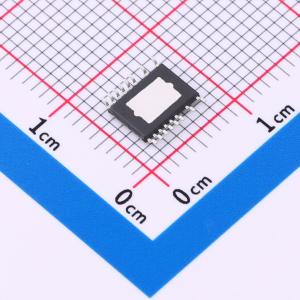

商品封装: TSSOP-20-EP
包装方式: 管装
商品毛重: 0.435克(g)

商品参数

商品概述

LTC3894是一款高压降压直流/直流开关稳压控制器。它驱动P沟道功率MOSFET开关，允许100%占空比操作。它为高可靠性、高电压应用提供了低元件数量、简单且坚固的解决方案。

LTC3894的工作输入电压范围广泛，从4.5V到150V，并且可以调节输出电压从0.8V到60V。它在轻负载下具有出色的效率，在无负载时仅消耗9μA的静态电流。其峰值电流模式、恒定频率架构提供了良好的开关频率和输出电流限制控制。通过外部电阻，开关频率可以在50kHz到850kHz之间编程，并且可以与75kHz到800kHz之间的外部时钟同步。

LTC3894提供可编程输出电压软启动或跟踪功能。安全特性包括过压、过流和过温保护，并带有可调阈值的电源良好输出监视器。

LTC3894采用热增强型20引脚TSSOP封装，引脚被移除以满足高电压爬电距离和间隙要求。

应用领域

汽车和工业电源系统
通信电源系统
分布式电源系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~150V
	输出电压	800mV~60V
	输出电流	-
	开关频率	850kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9uA
	开关管(内置/外置)	外置
	输出类型	可调
